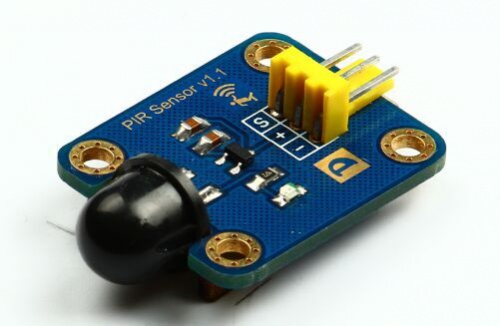

产品概述

哈尔滨奥松机器人科技有限公司最新推出人体红外热释电传感器,该传感器能检测运动的人或动物身上发出的红外线,输出开关信号,可以与 Arduino 传感器扩展板 v5.0 结合使用,应用于各种需要检测运动人体或动物的场合。传统的热释电红外传感器需要人体热释电红外探头、专用芯片和复杂的外围电路 来实现,体积略大,电路复杂,可靠性略低。我们新推出的这款红外热释电运动传感器,专为Arduino设计,采用数字一体化集成人体热释电红外探头,具有体积小、可靠性高、功耗低、外围电路简单等特点。 人体红外热释电传感器可在各种单片机控制器上应用,尤其在Arduino控制器上更为简单,通过3P传感器连接线插接到Arduino专用传感器扩展板上,可以非常容易地实现与环境感知相关的互动作品。

规格参数

  1. 输入电压:3.3 - 5V
  2. 工作电流:<20mA
  3. 工作温度:-20 - 85℃
  4. 输出电压:高电平3V,低电平0V
  5. 输出延迟时间(高电平):2.3 - 3秒左右
  6. 感应角度:100°
  7. 感应距离:6米
  8. 输出指示灯:高电平点亮
  9. 输出引脚极限电流:1mA
  10. 信号类型:数字输入
  11. 模块尺寸:38mm×25mm
  12. 模块重量:4g
  • 产品尺寸图:

接口定义

  • S:信号输出
  • +:电源(VCC)
  • -:地(GND)

使用方法

工作原理

热释电效应同压电效应类似,是指由于温度的变化而引起晶体表面荷电的现象。热释电传感器是对温度敏感的传感器。它由陶瓷氧化物或压电晶体元件组成,在元件两个表面做成电极,在传感器监测范围内温度有ΔT的变化时,热释电效应会在两个电极上会产生电荷ΔQ,即在两电极之间产生一微弱的电压ΔV。由于它的输出阻抗极高,在传感器中有一个场效应管进行阻抗变换。热释电效应所产生的电荷ΔQ会被空气中的离子所结合而消失,即当环境温度稳定不变时,ΔT=0,则传感器无输出。当人体进入检测区,因人体温度与环境温度有差别,产生ΔT,则有ΔT输出;若人体进入检测区后不动,则温度没有变化,传感器也没有输出了。所以这种传感器检测人体或者动物的活动传感。

编程原理

红外热释电传感器引出三个引脚,分别是信号S、电源Vcc、地GND,在实际应用中,可以将红外热释电连接到Arduino控制器的一个数字引脚,再利用 Arduino 控制器板载的D13引脚指示灯。

  • 当红外热释电传感器检测到有人经过时,输出高电平,同时数字13引脚LED灯点亮;
  • 当红外热释电传感器没有检测到有人经过时,输出低电平,Arduino 同时数字口13引脚灯不点亮。

连接方法

  • S 端口接到控制器的数字输入引脚上。
  • 5V 和 GND 分别接到电源的 +5V 和 GND。

例子程序

将红外热释电传感器及LED小灯依照程序接入Arduino UNO控制器,观察当有人经过及无人时LED小灯的状态。

byte sensorPin = 2; //设置传感器引脚为数字接口2
byte indicator = 13; //设置指示器引脚为数字接口13
void setup()
{
  pinMode(sensorPin,INPUT); //设置传感器引脚为输入模式
  pinMode(indicator,OUTPUT);//设置指示器引脚为输出模式
  Serial.begin(9600);
}
void loop()
{
  byte state = digitalRead(sensorPin);       //读取传感器的状态
  digitalWrite(indicator,state);             //输出指示器的状态
  if(state == 1)
  Serial.println("Somebody is in this area!"); //通过串口输出当前状态
  else if(state == 0)
  Serial.println("No one!");
  delay(500); //延时500ms
}

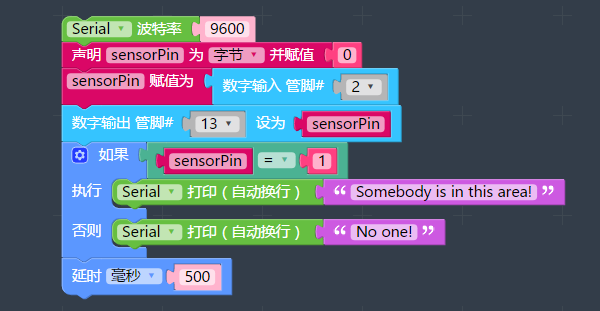

云编程代码

奥松云编程地址:http://www.alscode.cn/index.html


程序效果

如果传感器检测到运动的人或者动物,将会点亮D13引脚测试灯,并通过串口输出“Somebody is in this area!”,否则熄灭D13引脚测试灯,并通过串口输出“No one!”。
