SKU:RB-02S009A 电压检测传感器

来自ALSROBOT WiKi
跳转至: 导航搜索

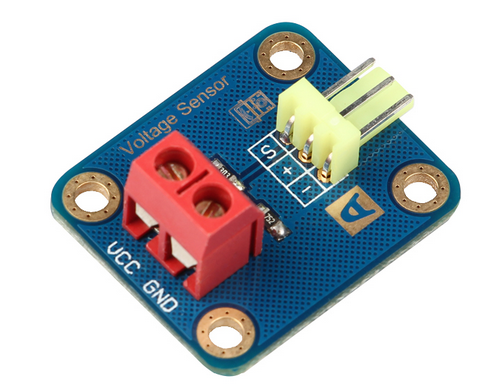

02S009A 01.png

目录

产品概述

由于目前电子产品各式各样,供电电源的电压也各不相同,要想检测就需要一款合适的电压检测模块和控制器。控制器模拟接口检测输入电压最大为5V,也就是说大于5V的电压将无法检测。最新推出的电压检测模块能够解决此问题,实现检测大于5V的电压。通过3P传感器连接线插接到传感器扩展板,不仅可以轻松实现对电压电量大小的检测,监控互动媒体作品或机器人电池供电的电量,也可以通过IICLCD1602液晶模块显示电压制作电压监测器。

规格参数

  1. 工作电压:3.3V - 5V
  2. 检测电压:0V - 16.5V(25V)DC
  3. 信号类型:模拟信号
  4. 接口类型:KF2510-3P
  5. 尺寸大小: 30mm x 25mm
  6. 重量大小:4g

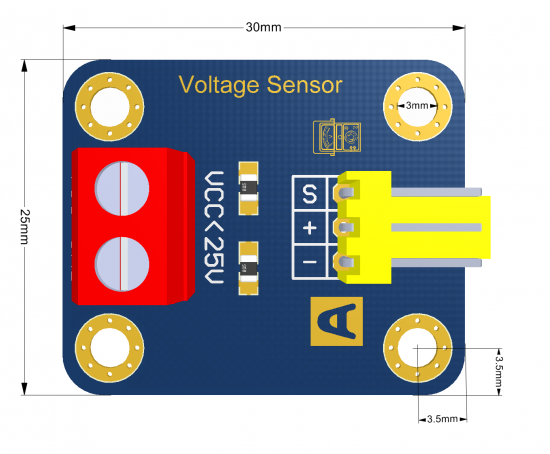

模块尺寸

Dianya New.png

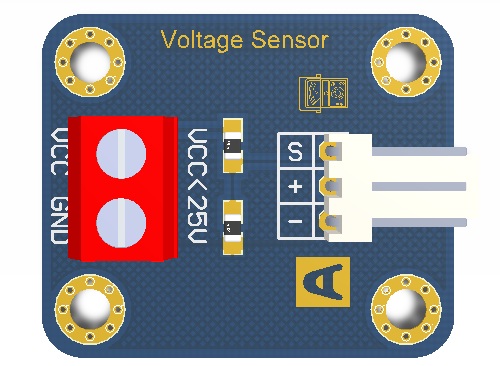

接口定义

  • S:信号引脚
  • GND:电源地
  • VCC:电源正极
Dian ya 04.png
  • DC输入接口:红色端子正极接VCC,负极接GND

使用方法

工作原理

电压检测模块由红色端子部分输入待检测电压,模块检测原理是基于电阻分压所设计,能使红色端子接口输入的电压缩小5倍,因为模拟输入电压最大为5V,那么电压检测模块的输入待检测电压则不能大于5V×5=25V(如果用到3.3V系统,输入电压不能大于3.3Vx5=16.5V)。因为Arduino控制器自带的是10位AD转换,所以此模块的模拟分辨率为0.00489V(5V/1023),从而得出电压检测模块检测输入最小电压为 0.00489V×5=0.02445V。

编程原理

电压检测模块带有三个引脚,分别是地线(GND)、电源(Vcc)和信号(S)。实际使用时,可以将S端接在Arduino UNO控制器的一个模拟输入引脚上,如:A0,接线方法如接线图所示,待检测电压由模块的红色端子处接入,经过电阻分压后,在电压检测模块的S端会输出相应的模拟量电压信号,通过Arduino控制器模拟口进行读取,并与控制器的基准电压比较,输出相应的模拟量值,利用电压的计算公式,可以计算出输入电压的大小。

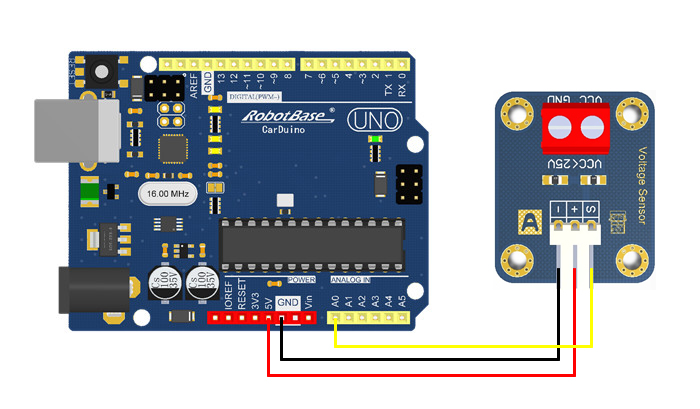

接线示意图


S引脚接到控制器的A0口。+和-分别接到电源的5V和GND。

Arduino 例子程序

#define Voltage A0
int val;                      //定义变量val
void setup()
{
  Serial.begin(9600);         //设置波特率位9600
}
void loop()
{
  float val1;
  val = analogRead(Voltage);  //读出模拟口的值并赋给变量val
  val1 = (float)val * 0.02445;         //计算检测电压值
  Serial.print("Voltage = ");
  Serial.print(val1);
  Serial.println("V");        //串口打印出电压符号V
  delay(100);                 //延时0.1秒
}

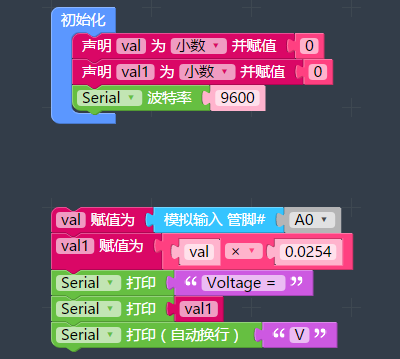

云编程例子程序


注意:云编程系统中不带有串口监视器功能,可以使用任意一种串口通信助手或者使用 Arduino IDE 的串口监视器来进行数据监视。

程序效果

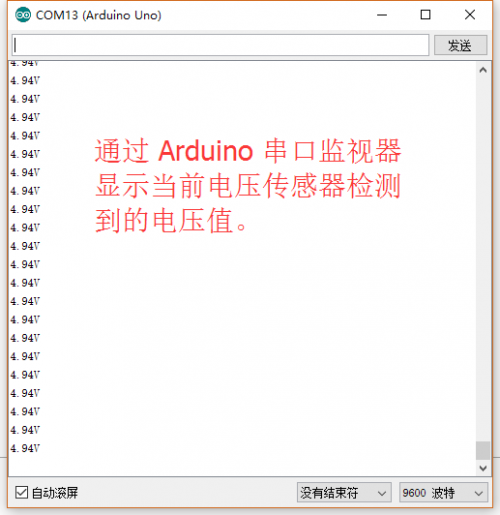

将例子程序上传到Arduino控制器中,按照接线示意图连接电压检测模块,打开串口监视器之后,会输出当前检测到的电压值,如下图所示。


视频演示

Dian ya mo kuai 01.png
Dian ya mo kuai 02.png
