产品概述

树莓派最新发布的第四代产品 Raspberry Pi 4 B, 性能与树莓派 3B+相比无论是处理器速度,还是多媒体和内存上都有显著提升。Raspberry Pi 4 B拥有与入门级 x86 PC 系统相媲美的桌面性能,给您带来高品质体验。
Raspberry Pi 4 B 具备1.5Ghz运行的64位四核处理器,最高支持以60fps 速度刷新的4K分辨率的双显示屏,高达4GB RAM(可根据型号选择1GB、2GB、4GB),2.4/5.0 Ghz 双频无线LAN,蓝牙5.0/BLE,千兆以太网,USB3.0,和PoE功能。

规格参数

  1. 处理器:博通BCM2711,四核Cortex-A72、64位SoC、主频1.5GHz1GB、2GB或4GB LPDDR4 SDRAM(取决于型号)
  2. 连接性:双频IEEE 802.11ac无线+蓝牙5.0,千兆以太网,2×USB 3.0、2×USB 2.0端口
  3. GPIO:向前兼容树莓派的标准40针引脚
  4. 视频和声音:
  • 2×micro-HDMI输出(4kp60或4kp30)
  • 2通道MIPI DSI显示端口
  • 2通道MIPI CSI摄像头端口
  • 4极立体声音频和复合视频端口
  1. 多媒体:
  • HEVC / H.265(4kp60 解码
  • AVC / H.264(1080p60解码 / 1080p30编码
  1. OpenGL ES 3.0 GPU;
  2. 存储:Micro SD卡槽,用于加载操作系统和数据存储;
  3. 电源输入:5V DC(USB-C、3A)、GPIO接头支持5V DC @ 3A、或以太网供电(需单独的PoE HAT)

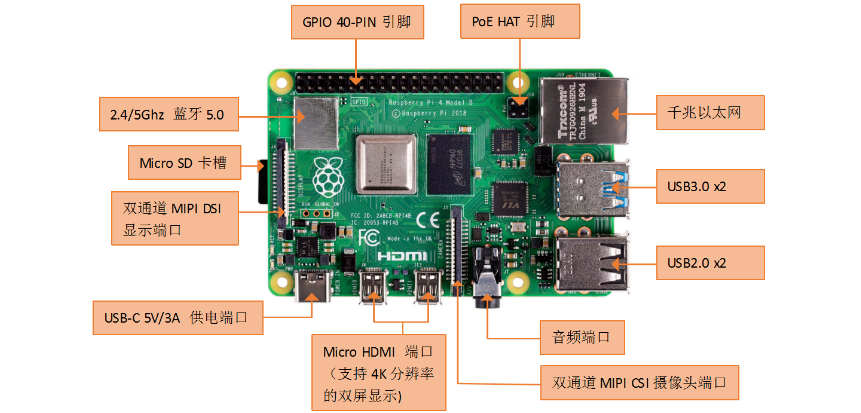

Raspberry Pi 4 Model B 外设

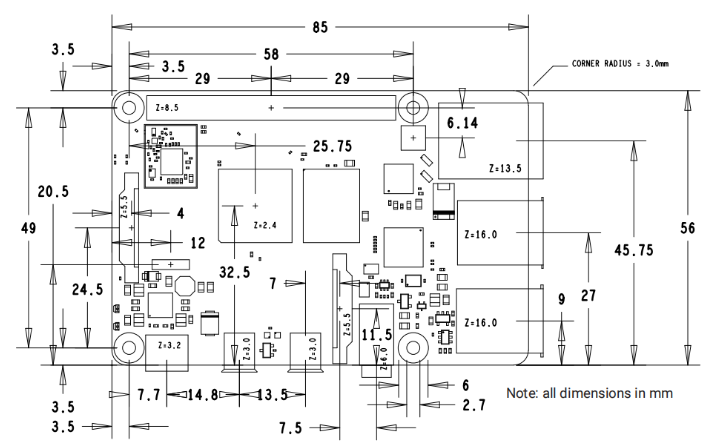

Raspberry Pi 4 Model B尺寸

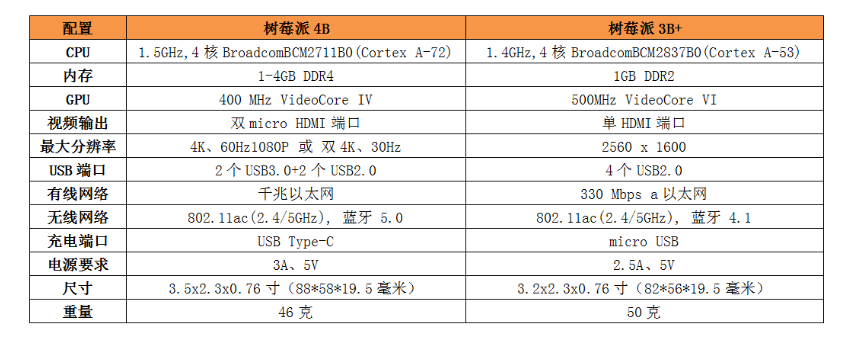

4 B与3B+对比


相关文档

树莓派4B官方文档
树莓派4B原理图
树莓派4B使用教程

系统安装

1.操作系统下载
树莓派官方 Raspbian 系统下载
下载如图所示树莓派程序
注意:树莓派4代需要下载官方最新推出的系统才可以正常启动,如果系统版本不符合,树莓派将不能正常的启动。


2.系统安装 所谓“安装系统”就是“恢复”下载到的系统镜像到内存卡上,这个过程没什么难度,就是看内存卡的速度,慢慢等而已。需要注意的是,市面上部分 4G 的内存卡,实际大小才 3.6G 多,会提示空间不足,所以至少还是需要 8G 的内存卡进行系统烧录。
在 Windows 下可以使用 Win32 Disk Imager 进行镜像恢复,非常方便,也是树莓派官方推荐的方法。
Win32 Disk Imager 烧录工具下载:官方下载地址

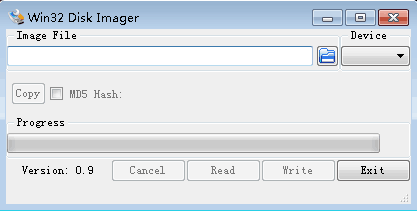

下载打开后软件如图所示:


硬件接线

基本配置:

  • 5V 3A适配器
  • 7寸液晶屏
  • 树莓派4代控制器
  • TF卡(烧写好系统),教程使用TF卡位32GB
  • 双头HDMI连接线
  • 无线键鼠

显示效果

图为HDMI模式下树莓派启动后在7寸液晶屏上的显示效果


教学视频

Shu mei pai 01.png
Shu mei pai 02.png
Shu mei pai 03.png
Shu mei pai 04.png
Shu mei pai 05.png
