SKU:RB-01C160 micro:bit多路电机驱动器 microbit扩展板

来自ALSROBOT WiKi
跳转至: 导航搜索

目录

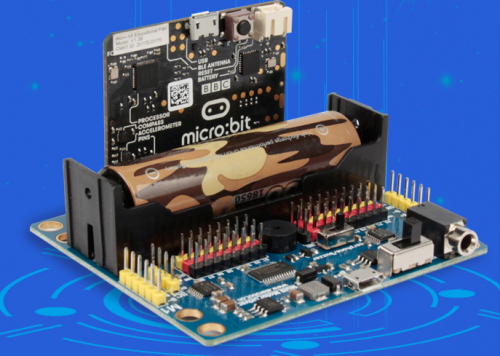

产品概述

micro:bit多路电机驱动扩展板由奥松机器人研发,专为micro:bit控制器的功能扩展设计。micro:bit多路电机驱动是一款板载锂电池供电的、精致易用的micro:bit多功能扩展板。我们板载了2路电机驱动、9路IO口、2路I2C、1路串口、1路蜂鸣器、4路RGB氛围灯、锂电池盒、充电电路、应急电源接口等众多功能,你可以更方便的发挥micro:bit的强大功能,更轻松的搭建互动作品,将你的奇思妙想、古怪创意变成现实。

规格参数

基本参数

  1. 品名:microbit多路电机驱动扩展板
  2. 货号:RB-01C160
  3. 品牌:奥松机器人
  4. 产地:哈尔滨
  5. 尺寸:72mm*80mm(±03.mm)
  6. 包装:防静电袋
  7. 固定孔:M3*4
  8. 锂电池:3.7V

电气参数

  1. 供电方式:电池供电
  2. 工作电压:5V
  3. 输入电压:3.7V锂电池
  4. 输出电压:5V 3.3V
  5. 工作温度:-20度~+70度
  6. 信号类型:数字及模拟信号
  7. 充电:micro USB
  8. RGB彩灯控制:P2
  9. 蜂鸣器:可正常发声
  10. S1-S8:均可独立控制舵机
  11. M1A、M1B、M2A、M2B:可驱动四路电机
  12. 电机驱动芯片:DRV8833
  13. 电机驱动电流:每路最高1.5A

产品介绍

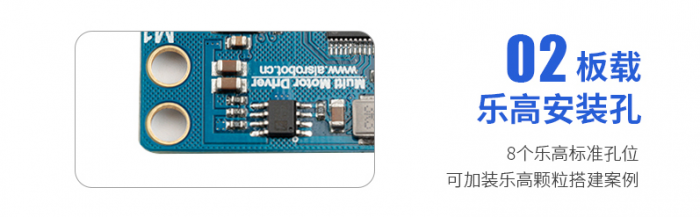

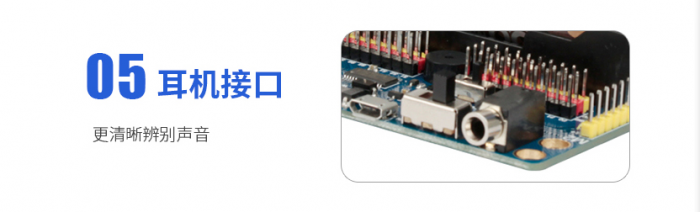

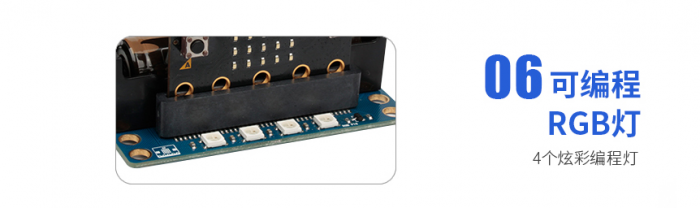

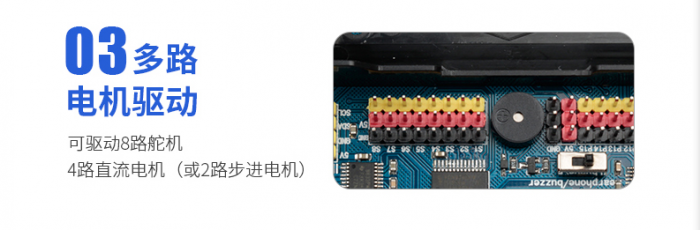

micro:bit电机驱动扩展板配置有micro:bit学习的多种元件及传感器,扩展板采用立式插槽结构,标准的8个IO传感器扩展接口、1个IIC接口,板载有4个RGB编程灯、蜂鸣器、耳机接口,板载3.7V锂电池、充电模块,可以通过Micro USB 数据线充电,板子有8个乐高标准孔位,可加装乐高颗粒搭建案例。可驱动8路舵机,4路直流电机(或2路步进电机)

使用方法

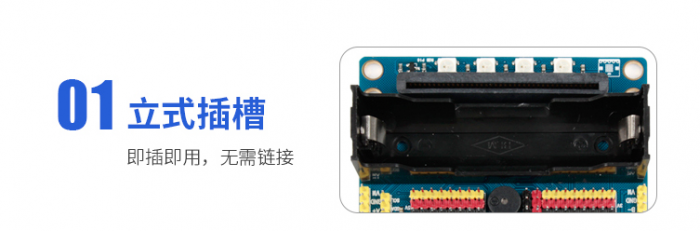

插入方向


接口描述

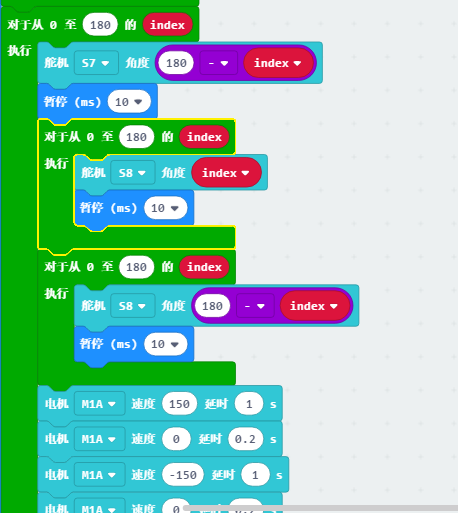

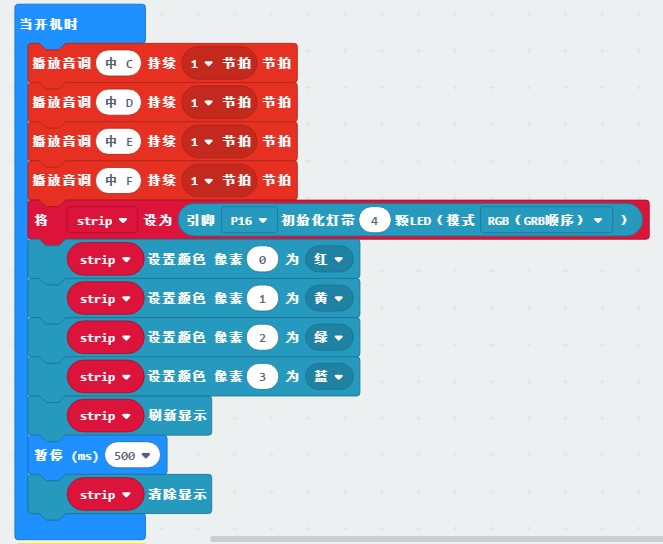

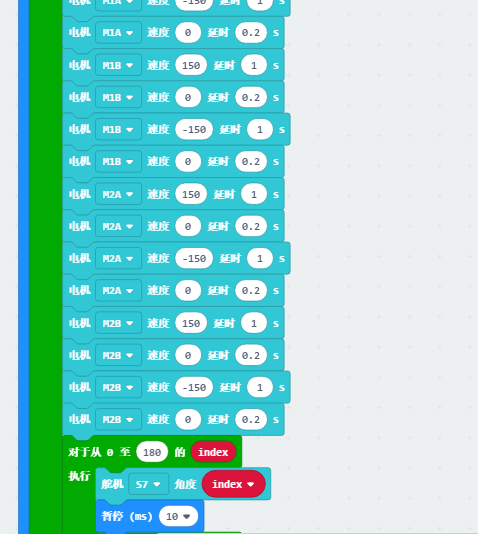

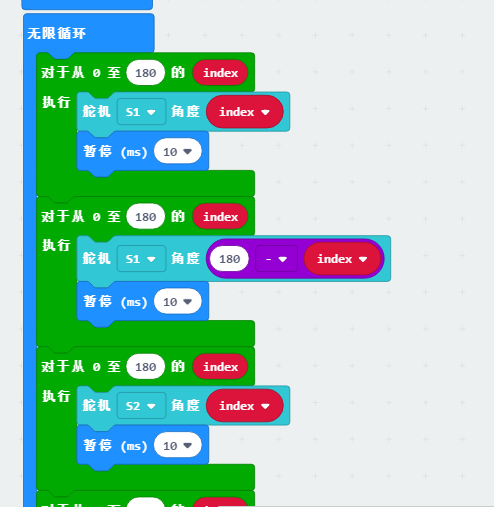

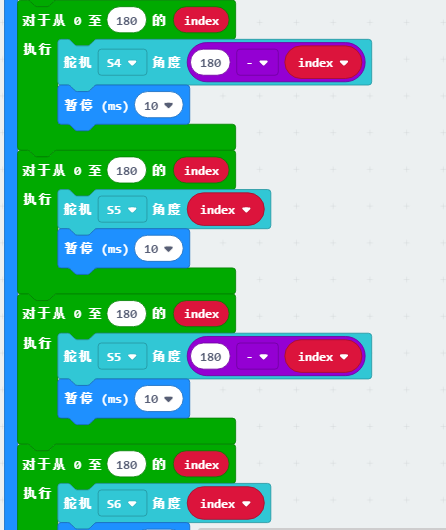

例子程序



实验效果

  • 4 个 RGB 彩灯由左至右依次显示为红、黄、绿、蓝四色;
  • 蜂鸣器连续发出7个音节 DO、RE、MI、FA、SO、LA、XI;
  • 连接的两个直流电机分别正转 1S 后在反转 1S 后停止;
  • 引脚舵机由 0°至 180°至 0°旋转,之后停止。

产品相关推荐


例子程序下载

链接:https://pan.baidu.com/s/1kWM8Njx 密码:bkw9
