SKU:RB-01C139A microbit电机驱动扩展板v1

来自ALSROBOT WiKi
跳转至: 导航搜索

目录

产品概述

micro:bit电机驱动扩展板由奥松机器人研发,专为micro:bit控制器的功能扩展设计。micro:bit电机驱动扩展板板载RGB LED、蜂鸣器及双路直流电机驱动,并且将micro:bit的IO接口以3P传感器接口引出,方便连接其他功能模块,其中两个IO口还具有电压选择功能,可以轻松驱动舵机。利用micro:bit电机驱动扩展板,你可以更方便的发挥micro:bit的强大功能,更轻松的搭建互动作品,将你的奇思妙想、古怪创意变成现实。

规格参数

基本参数

  1. 品名:microbit电机驱动扩展板v1(立式插接)
  2. 货号:RB-01C139A
  3. 品牌:奥松机器人
  4. 产地:哈尔滨
  5. 尺寸:70mm*80mm
  6. 包装:防静电袋
  7. 固定孔:M3*4

电气参数

  1. 供电方式:外部DC电源供电
  2. 工作电压:6-10.8V
  3. 输入电压(推荐):7.4V
  4. 输入电压(极限):10.8V
  5. 输出电压:5V 3.3V
  6. 数字接口(PWM输出接口):P1、P2、P5、P8、P11、P12
  7. 模拟接口:P1、P2
  8. 扩展接口:IIC接口;超声波模块接口P11、P12
  9. RGB彩灯控制:P2
  10. 蜂鸣器控制:P0
  11. 电机控制:P13、P14、P15、P16
  12. 指示灯:电源指示灯
  13. 电机驱动芯片:DRV8833
  14. 电机驱动电流:每路最高1.5A

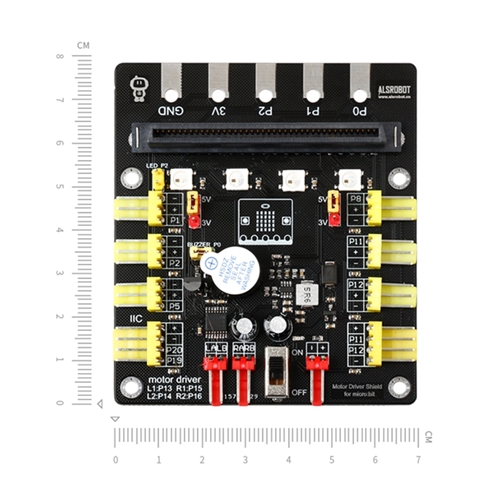

产品尺寸图


使用方法

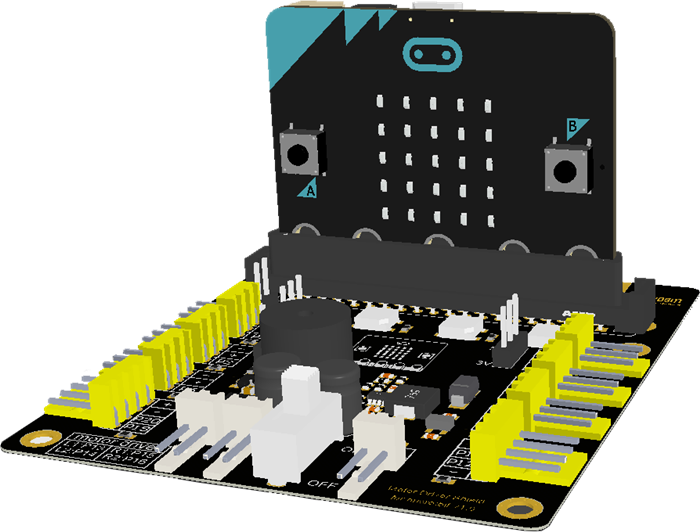

插入方向

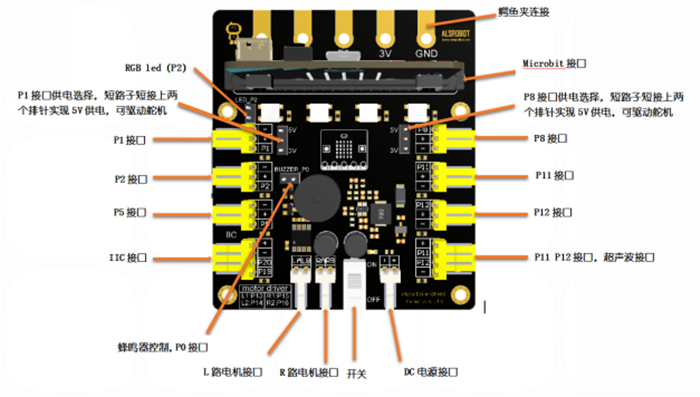

接口描述


电机驱动

H 桥逻辑

P13 及 P14 为输入引脚,可以控制 LA 及 LB 输出的状态,同样的 P15 及 P16 可以控制 RA 及 RB 的输出状态。
电机驱动
P13 P14 LA LB 功能
0 0 Z Z 停止 / 快速衰减
0 1 L H 反向
1 0 H L 正向
1 1 L L 制动 / 慢速衰减


PWM 控制电机速度

输入引脚可以通过 PWM 的方式来控制电机的速度。当控制电机转动时,如果驱动电流突然中断,由于电机具有电感属性,电机内部电流不能立刻终止,必须给与续流回路释放电流。为了解决续流问题,H桥电路具有两种操作模式,快衰减模式及慢衰减模式。在快衰减模式中,H 桥将被禁用,电流通过体二极管进行续流;在快衰减模式中,电机线圈将被短路。
在快衰减模式下,两个输入引脚其中一个输入 PWM 信号、另一个则输入低电平信号
慢衰减模式下,两个输入引脚其中一个输入 PWM 信号、另一个则输入高电平信号

PWM 控制电机速度
P13 P14 功能
PWM 0 正向 PWM,快衰减模式
1 PWM 正向 PWM,慢衰减模式
0 PWM 反向 PWM,快衰减模式
PWM 1 反向 PWM,慢衰减模式

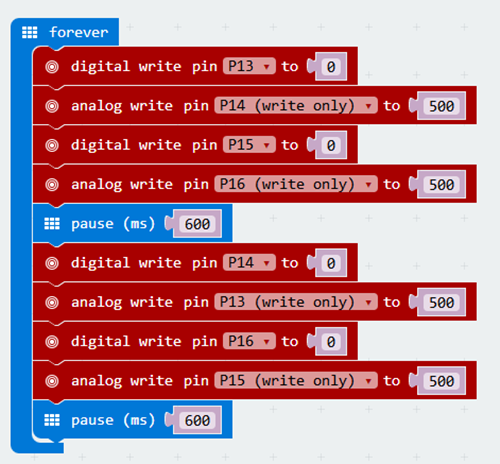

说明:在控制直流电机转动时,我们通常使用快速衰减模式。代码如下,两个电机以“500”的速度正转600ms,在以“500”的速度反转600ms,改变analog write pin函数中的数值(本例中为500)即可实现电机速度设置。
例如:



示例代码

使用硬件

  • 1 * micro bit 控制器
  • 1 * micro bit 电机驱动扩展板
  • 2 * 舵机
  • 2 * 双轴直流减速电机
  • 1 * 五节五号电池盒
  • 5 * 镍氢充电电池

硬件连接

接线说明:

P1、P8连接舵机(两供电短路子短接5V)
L 与 R 电机接口分别连接直流减速电机
DC 接口连接直流电源或电池(电压在6V-10.4V之间)
开关拨动到 ON 处

例子程序


实验效果

  • 4 个 RGB 彩灯由左至右依次显示为红、黄、绿、蓝四色;
  • 蜂鸣器连续发出7个音节 DO、RE、MI、FA、SO、LA、XI;
  • L 与 R 连接的两个直流电机分别正转 1S 后在反转 1S 后停止;
  • P1 与 P8 连接的两个舵机由 0°至 180°至 0°旋转,之后停止。

产品相关推荐


例子程序下载

链接:https://pan.baidu.com/s/1kWM8Njx 密码:bkw9

产品购买地址

micro:bit 电机驱动扩展板

周边产品推荐

相关问题解答

技术论坛 microbit 版块

相关学习资料

microbit 官网:http://microbit.org/
