SKU:RB-01C067 RoboClaw 2x7A电机驱动板

来自ALSROBOT WiKi
跳转至: 导航搜索

目录

产品概述

此款RoboClaw 2×5A电机控制器是一个极其高效的多功能、双通道、可同步再生的电机控制器。该RoboClaw 还包含一个 3 AMP 的BEC 开关。 RoboClaw的特点是具有双正交解码能力。内建的PID程序能够实现闭环控制、速度保持。甚至是负载变化、编码器数值与速度都可以通过外部微控制器直接从RoboClaw读取。在闭环位置控制的情况下,得到模拟量反馈也不是问题。RoboClaw使用标准的遥控接收/发射器,串行设备,模拟信号源或微控制器,跟 Arduino相似。 作为一个可同步再生电机控制器,RoboClaw 附加电池的放缓或破坏功能。可以实现在全油门的情况下改变方向而毫发无损! RoboClaw采用了锂电池智能切断模式,防止电池损毁。从而让您的电池得到电源来赢得您的下一个机器人竞赛!

规格参数

1. 电机通道:2个
2. 控制或信息交流接口:

a.逻辑电平(TTL)直接连接到微控制器或其他嵌入式控制器的串行接口,或连接到电脑的串口(需要外部RS-232电平转换器)或USB到串行适配器。
b.无线电控制(RC)直接连接到一个RC接受器或RC伺服控制器的脉冲宽度接口。
c.0-5V(5V耐压值)的模拟电压接口可直接连接到电位器或模拟摇杆。

3. 工作电压:6 V - 34V
4. 每通道连续输出电流:5 A
5. 每通道峰值输出电流:10 A
6. 尺寸:4.2cm×4.8cm
7. 重量:17g

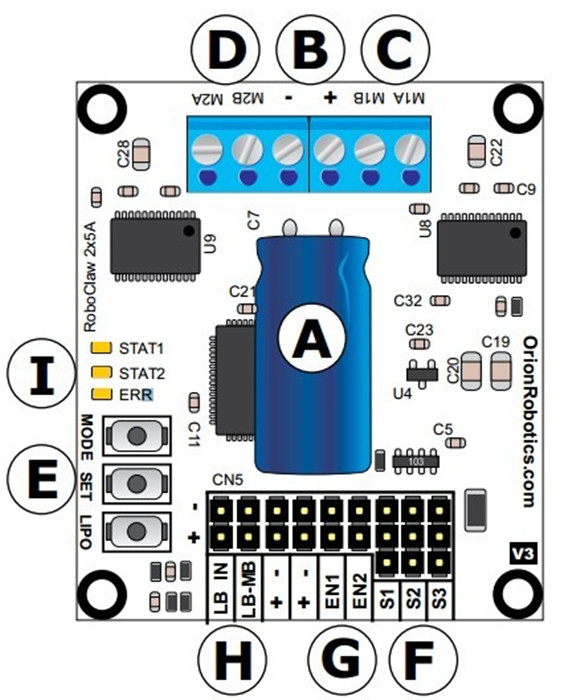

接口定义

  • A:稳压电源
  • B:主电池输入
  • C:电机1频道
  • D:电机2频道
  • E:设置按钮
  • F:控制输入
  • G:编码器输入
  • H:逻辑电压源/选择标题
  • I:状态和错误LED指示器

使用方法

设置说明

串口包序列需要一个唯一的地址。有多达8个可用的地址,相同的RS232端口。有8个模式7至14。每一种模式独特的地址。地址是通过设置所需的模式,模式与地址的对应关系如下:


串行传输速率设置,当在串行模式下,可以将波特率改为四种不同的模式,下表中的设置。这些设置使用的设置按钮


连接示意图


例子程序

将地址模式设为 7,波特率传输模式设为3。

#include "BMSerial.h"
#include "RoboClaw.h"
#define address 0x80
RoboClaw roboclaw(5,6,10000);
void setup() {
 roboclaw.begin(19200);
}
void loop() {
 roboclaw.ForwardM1(address,64); //Cmd 0
 roboclaw.BackwardM2(address,64); //Cmd 5
 delay(2000);
 roboclaw.BackwardM1(address,64); //Cmd 1
 roboclaw.ForwardM2(address,64); //Cmd 6
 delay(2000);
 roboclaw.ForwardBackwardM1(address,96); //Cmd 6
 roboclaw.ForwardBackwardM2(address,32); //Cmd 7
 delay(2000);
 roboclaw.ForwardBackwardM1(address,32); //Cmd 6
 roboclaw.ForwardBackwardM2(address,96); //Cmd 7
 delay(2000);
 //stop motors
 roboclaw.ForwardBackwardM1(address,0);
 roboclaw.ForwardBackwardM2(address,0);
 delay(10000);
 roboclaw.ForwardMixed(address, 64); //Cmd 8
 delay(2000);
 roboclaw.BackwardMixed(address, 64); //Cmd 9
 delay(2000);
 roboclaw.TurnRightMixed(address, 64); //Cmd 10
 delay(2000);
 roboclaw.TurnLeftMixed(address, 64); //Cmd 11
 delay(2000);
 roboclaw.ForwardBackwardMixed(address, 32); //Cmd 12
 delay(2000);
 roboclaw.ForwardBackwardMixed(address, 96); //Cmd 12
 delay(2000);
 roboclaw.LeftRightMixed(address, 32); //Cmd 13
 delay(2000);
 roboclaw.LeftRightMixed(address, 96); //Cmd 13
 delay(2000);
 //stop motors
 roboclaw.ForwardMixed(address, 0);
 delay(10000);
}

程序效果

驱动一个2电机4轮机器人方向运动,停止,前进,左转,然后右转。
