SKU:RB-01C017 Arduino 原型扩展板

来自ALSROBOT WiKi
跳转至: 导航搜索

目录

产品概述

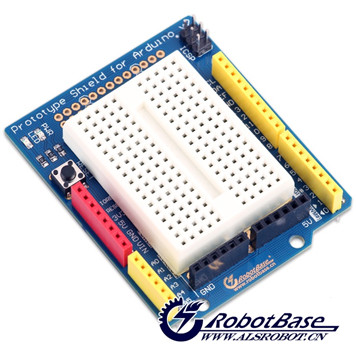

2014年最新推出的Arduino Protoype Shield v6.0原型扩展板采用PCB沉金工艺加工,主板金色圆形焊盘,焊接元件方便;SOP14贴片元件封装,使Arduino电子爱好者更加得心应手,不会被直插元件所束缚;此板不仅可以无缝插接到Arduino Duemilanove控制器上,直接将元件焊接到上面,完成各种原型电路,还可以粘贴Mini面包板,通过7彩跳线完成各种电路实验,板子集成电源指示灯和状态指示灯,以及复位按键,轻松学习Arduino Duemilanove控制器首选原型扩展板。

规格参数

  • ICSP:板载1个ICSP接口
  • 数字接口:D0—D13
  • 模拟接口:A0—A5
  • 5V输出:6个
  • GND引脚:6个
  • 接线方法:跳线插接式
  • 面包板:可自贴小面包板
  • 板载指示灯:数字13引脚灯(绿色);PWR电源指示灯(红色)
  • 复位按键:板载1个复位按键

使用方法

扩展板引脚与UNO控制器完美配合,可应用于UNO控制器接口的扩展连接及一些叠加式连接情况。

应用例程

本实验是按键控制小灯的实验,3个按键分别控制3个小灯,需要占用6个数字IO接口,这种情况下直接将接线连接到UNO控制器上就会显得非常凌乱,所以就要用到我们的原型扩展板,即插即拔,无需焊接,就能搭建电路。 将元器件如下图所示连接


实验程序

int redled=10;
int yellowled=9;
int greenled=8;
int redpin=7;
int yellowpin=6;
int greenpin=5;
int red;
int yellow;
int green;
void setup()
{
pinMode(redled,OUTPUT);
pinMode(yellowled,OUTPUT);
pinMode(greenled,OUTPUT);
pinMode(redpin,INPUT);
pinMode(yellowpin,INPUT);
pinMode(greenpin,INPUT);
}
void loop()
{
red=digitalRead(redpin);
if(red==LOW)
{
digitalWrite(redled,LOW);
}
else
{
 digitalWrite(redled,HIGH);
}
yellow=digitalRead(yellowpin);
if(yellow==LOW)
{
digitalWrite(yellowled,LOW);
}
else
{
digitalWrite(yellowled,HIGH);
}
green=digitalRead(greenpin);
if(green==LOW)
{ digitalWrite(greenled,LOW);}
else
{
digitalWrite(greenled,HIGH);
}
}
