Starduino控制器 Arduino 舵机控制器 奥松机器人

  • 奥松售价:
  • 商品编号:
    RB-01C082
  • 商品库存:
    有货
  • 商品重量:
    30克
  • 商品品牌:
    ALSROBOT
  • 购买此商品可使用:
    0 松籽
  • 商品评价:
    comment rank 5 (已有 3 人评价)
    联系客服
    • 销售咨询: 销售咨询
    • 销售咨询:
    • 技术支持: 技术支持
    • 咨询电话: 0451-86628691

产品介绍:

StarDuino控制器是哈尔滨奥松机器人科技有限公司专门为广大机器人爱好者开发的一款兼容Arduino的多功能实用控制器,得益于Arduino开源平台,StarDuino能够利用Arduino平台下丰富的开源代码资源,使用StarDuino这个全新的平台您可以做出很多酷炫的作品。它将四路舵机驱动、双路直流电机驱动(L298P)和Arduino Leonardo整合在一起,让您能立刻启动您的百变之星创意拼装套件项目和智能小车项目而不需额外添加器件。 StarDuino控制器的输入输出接口均采用高质量的防插反排针设计,这样的设计不但兼容绝大多数现有的传感器设计,还能使用特殊的防插反的3P线,降低了传感器插接错误几率。StarDuino控制器的板载接口还兼容Arduino扩展口,这样你可以继续使用V5.0扩展板,WIFI扩展板等Arduino扩展板来丰富你的创作。 StarDuino控制器是基于ATmega32u4芯片,它的使用和Arduino Leonardo一样,您可以直接从Arduino IDE 1.0.6或更新的版本中启动它。由于它只有ATmega32U4一个控制芯片,因此StarDuino v1.1使用起来非常简便。ATmega32U4集成USB模块,这使得StarDuino控制器不但可以控制电机,还能利用USB-HID协议使其具有电脑键盘,鼠标的功能。更重要的是Atmega32u4提供了两个串口,这样可以让同时进行串口通信和在线程序更新成为可能。提高了使用的方便性,而再也无需频繁的插拔串口通信设备模块。


功能简述

  • 1. Digital I/O(数字): D0-D16,A0-A5
  • 2. Analog I/O(模拟): A0-A5,A6-A11(在数字接口4,6,8,9,10,12 上))
  • 3. PWM 口:7 个 (数字引脚3,5,6,9,10,11 和13)
  • 4. 支持 USB 供电与外部供电自动切换
  • 5. 支持 ISP 下载功能
  • 6. 支持 1 组I2C/TWI 接口
  • 7. 支持 2 路电机驱动,峰值电流2A,6 个控制I/O 使用跳线切换
  • 8. 支持 4 路舵机驱动
  • 9. 支持 1 路蜂鸣器驱动

产品参数:

  • 1. 微控制器:ATmega32u4
  • 2. 引导装载程序:Arduino Leonardo
  • 3. 工作电压:5V
  • 4. 直流输出:5V/3.3V
  • 5. 输入电压(推荐):7-12V
  • 6. 输入电压(极限):6-24V
  • 7. 数字端口外部电源电压:5-20V
  • 8. Digital I/O(数字):23
  • 9. Analog I/O(模拟):12
  • 10. IO 引脚直流电流:40mA
  • 11. 3.3V 引脚直流电流:50mA
  • 12. 电机驱动模块恒定输出电流:2A

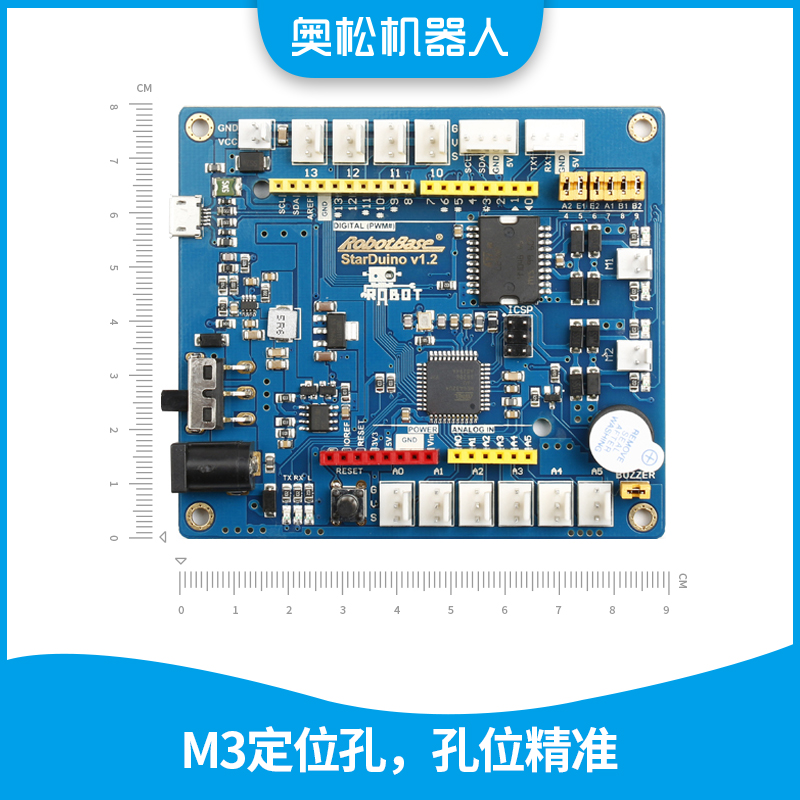

  • 13. 体积:89x79x20mm

  • StarDuino特色:


    • 1.直流电源:USB电源或外部7.5-20V直流电源
    • 2.直流电源(极限值):外部6-24V直流电源
    • 3.直流输出:5V(3A)/3.3V(1A),板载电源上限输出功率为15W
    • 4.板载Arduino兼容接口:Arduino引脚兼容接口
    • 5.模拟接口:A0-A5,A6-A11(在数字接口4,6,8,9,10和12上)
    • 6.PWM接口:3,5,6,9,10,11和13(提供8Bit的脉宽调变输出(0-255))
    • 7.自动切换调试/外部输入电源
    • 8.数字接口:23个数字输入输出
    • 9.支持USB HID协议
    • 10.1个I2C/TWI接口
    • 11.电机驱动芯片:L298P
    • 12.电机驱动能力:单路峰值2A,双路峰值4A

注意事项

  • 1.在未认真阅读本用户手册之前请勿给StarDuino 控制器加电!以免错误接线造成StarDuino 控制器永久损坏。
  • 2.请认真查看本用户手册中关于StarDuino 控制器的引脚功能说明,注意控制器上简明标识符,正确接线!切勿将电源线接反,造成电子器件烧毁。

产品图片:

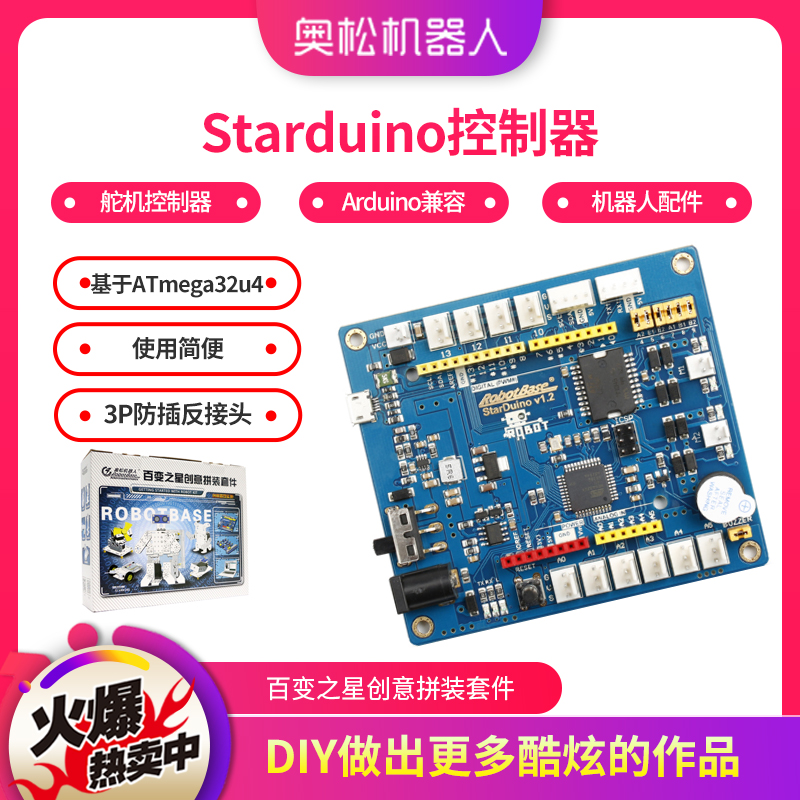

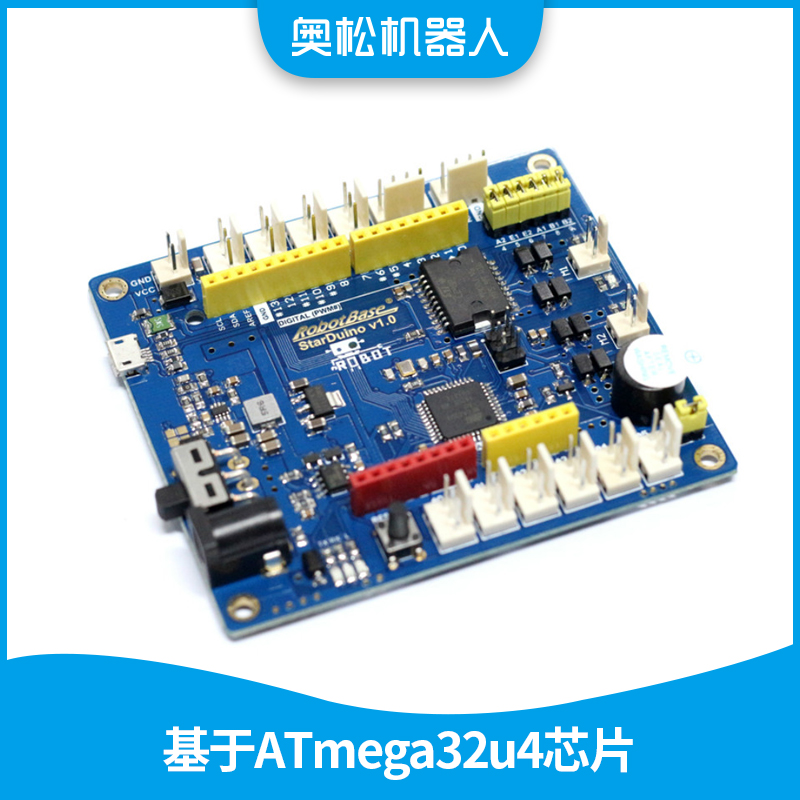

StarDuino v1.0 是以ATmega32U4 为主芯片的多功能控制板

创客星球创意拼装套件指定控制器,2014全民疯抢套件
