Arduino Ethernet w/o PoE Arduino原装进口 arduino网络扩展板

  • 奥松售价:
  • 商品编号:
    RB-01C042
  • 商品库存:
    有货
  • 商品重量:
    48克
  • 商品品牌:
    Arduino
  • 购买此商品可使用:
    0 松籽
  • 商品评价:
    comment rank 5 (已有 2 人评价)
    联系客服
    • 销售咨询: 销售咨询
    • 销售咨询:
    • 技术支持: 技术支持
    • 咨询电话: 0451-86628691


通知

通知:祝贺奥松机器人成为意大利Arduino中国区域代理商,意大利Arduino官方对奥松机器人企业资质、行业地位、业务能力、技术条件以及售后服务等多方面经过数月考核,通过认证,并授予奥松机器人成为意大利Arduino官方授权的中国大陆地区代理经销商。购买Aduino原装正版产品请认准官方授权!


Arduino M0 Pro 电路板 ATSAMD21G18 Arduino UNO 升级 原装正品

Arduino授权书


Arduino M0 Pro 电路板 ATSAMD21G18 Arduino UNO 升级 原装正品

保证原装 进口产品报关单



产品介绍:

       奥松机器人科技股份有限公司是意大利Arduino中国区域代理商。Arduino以太网盾板只需几分钟即可将Arduino连至互联网。只要将该模块插到Arduino板上,用RJ45电缆(不包含在内)将它连至网络,按照几个简单的步骤即可开始通过互联网控制您的世界。一如既往,有了Arduino,平台的每个要素 - 硬件、软件和技术文档 - 均可免费获得,并且是开源的。这就意味着,您可以确切地了解它的制作方法以及如何将它的设计当成您自己的电路的出发点。成千上万的Arduino板每天都在激发人民的创造性。加入我们,Arduino就是您!

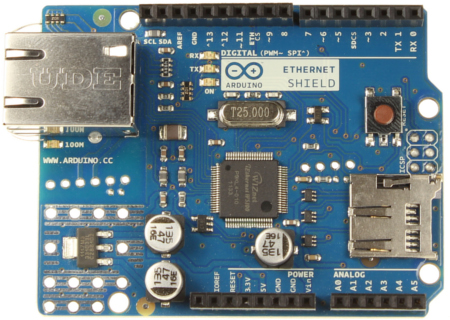

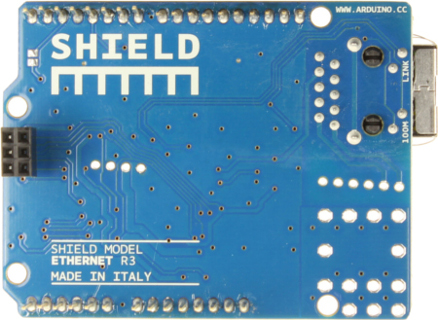

       Arduino以太网盾板能让Arduino板连至互联网。它基于Wiznet W5500以太网芯片。Wiznet W5500提供的网络(IP)堆栈支持TCP和UDP协议。它可以同时支持4个套接连接。使用以太网库写入sketch(它是Arduino程序,是一个可以上传并运行在 Arduino 板上的代码单元),其利用盾板连至互联网。以太网盾板2利用贯穿盾板的长绕线排与Arduino板连接。这能保持引脚布局完整无缺,让另一个盾板堆叠其上。

产品说明:

  • 1.以太网盾板有1个标准RJ-45连接,具有集成式线路变压器和以太网供电功能。
  • 2.有1个板载micro-SD卡槽,可用于存储文件。它可以兼容Arduino Uno。可以通过SD库访问板载micro-SD读卡器。使用该库时,SS在引脚4上。盾板的原始版本包含1个全尺寸SD卡槽,现在则不支持。
  • 3.盾板还包含1个复位控制器,确保加电时W5500以太网模块正确复位。盾板的先前版本与Mega不兼容,需要在通电后手动复位。

Description:

  • So you want your Arduino to surf the web but you don't have room for the Arduino board plus the Ethernet Shield. What do you do? How about giving the Arduino Ethernet a try? The Arduino Ethernet is an Arduino development board with the Wiznet Ethernet interface built in on the same board! It has 14 digital input/output pins, 6 analog inputs, a 16 MHz crystal oscillator, a RJ45 connection, a power jack, an ICSP header, and a reset button.
  • An on-board microSD card reader, which can be used to store files for serving over the network, is accessible through the SD Library. Pin 10 is reserved for the Wiznet interface, SS for the SD card is on Pin 4.
  • To make room for the Ethernet interface, they removed the USB-serial driver so you will need an FTDI breakout or similar device to upload your Arduino sketches. Also, Pins 10, 11, 12 and 13 are reserved for interfacing with the Ethernet module and should not be used otherwise. This reduces the number of available pins to 9, with 4 available as PWM outputs.
  • If you're looking for a board that can take power over Ethernet (PoE) then check the related items below!
  • Arduino is an open-source physical computing platform based on a simple i/o board and a development environment that implements the Processing/Wiring language. Arduino can be used to develop stand-alone interactive objects or can be connected to software on your computer (e.g. Flash, Processing, MaxMSP). The open-source IDE can bedownloaded for free (currently for Mac OS X, Windows, and Linux).

Note:

  • Because of the height of the Ethernet Jack on this shield, you will need an extra set of stackable headers to get a shield to stack on top of it.

Features:

  • ATMega328 Microcontroller
  • Operating Voltage: 5V
  • Input Voltage: 7-12V
  • Digital I/O Pins: 14 (4 of which are used by the Ethernet controller)
  • Analog Input Pins: 6
  • On Board Micro SD Cardslot
  • W5100 TCP/IP Embedded Ethernet Controller

相关文件下载:

  • 1.Arduino官网介绍:(复制网址到浏览器)
  • https://www.arduino.cc/en/Main/ArduinoEthernetShield
  • 2.原理图:(复制网址到浏览器)
  • https://www.arduino.cc/en/uploads/Main/arduino-ethernet-shield-06-schematic.pdf
  • 3.EAGLE文件:(复制网址到浏览器)
  • https://www.arduino.cc/en/uploads/Main/arduino-ethernet-shield-06-reference-design.zip
