Arduino 水流传感器 霍尔传感器 4分流量计 水控机 热水器 流量计

  • 奥松售价:
  • 商品编号:
    RB-02S034
  • 商品库存:
    有货
  • 商品重量:
    48克
  • 商品品牌:
    ALSROBOT
  • 购买此商品可使用:
    0 松籽
  • 商品评价:
    comment rank 5 (已有 1 人评价)
    联系客服
    • 销售咨询: 销售咨询
    • 销售咨询:
    • 技术支持: 技术支持
    • 咨询电话: 0451-86628691

产品介绍:

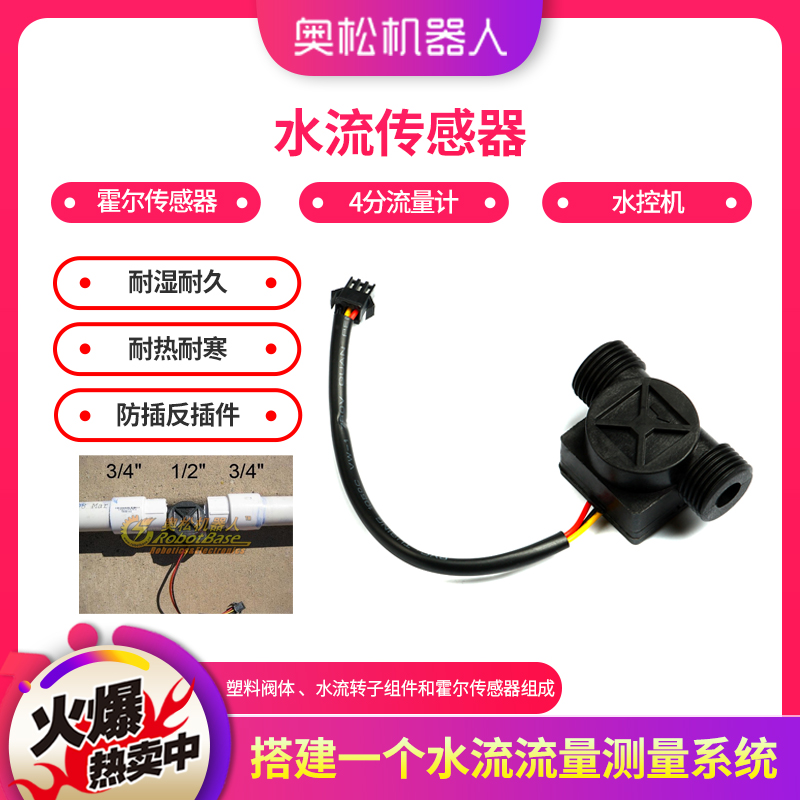

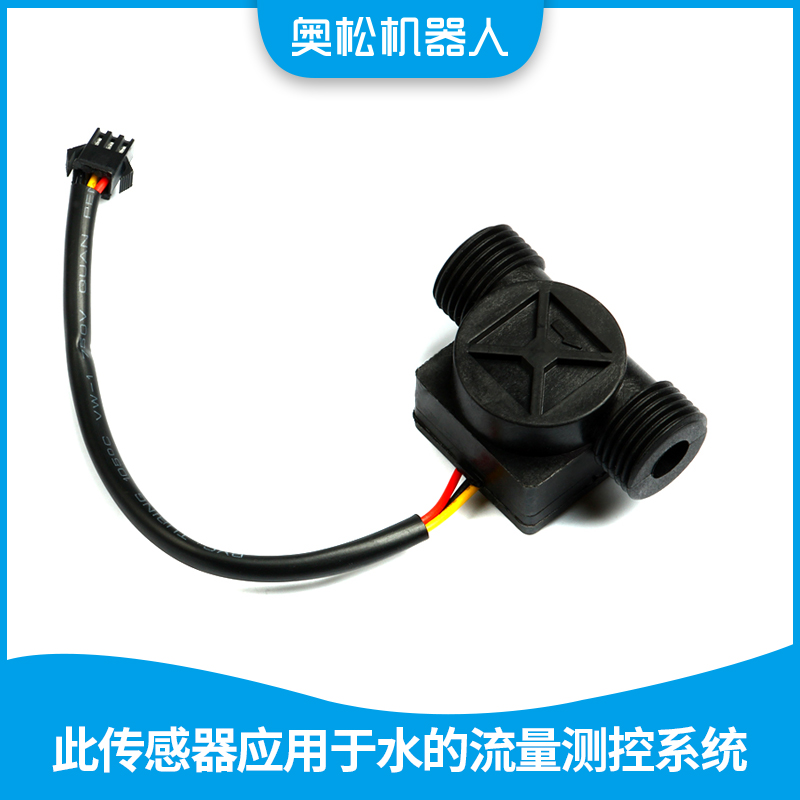

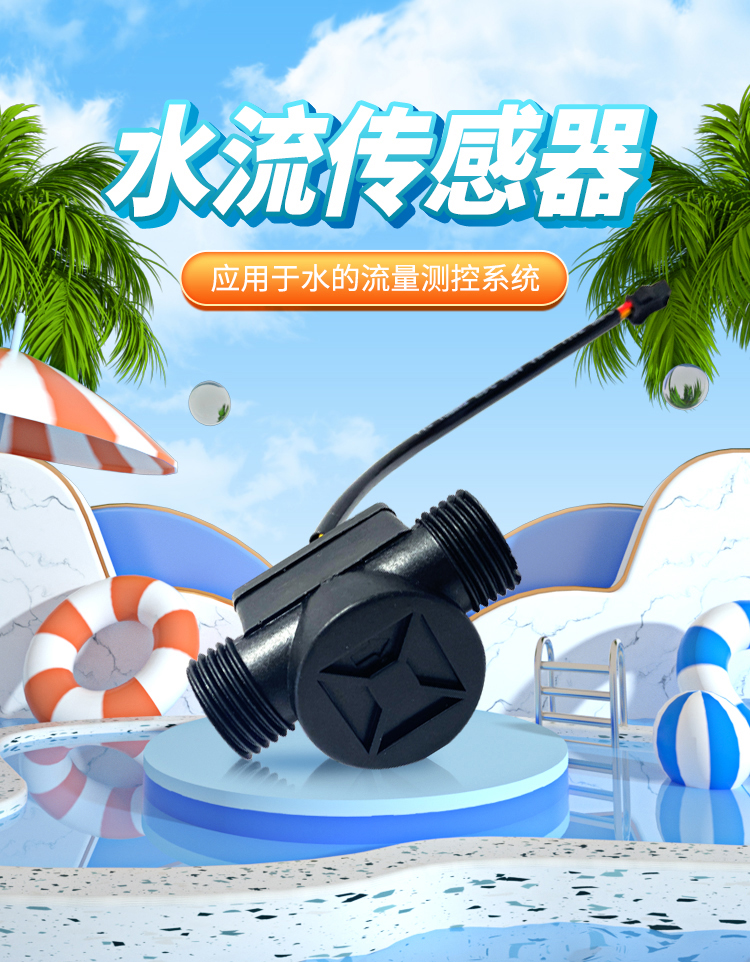

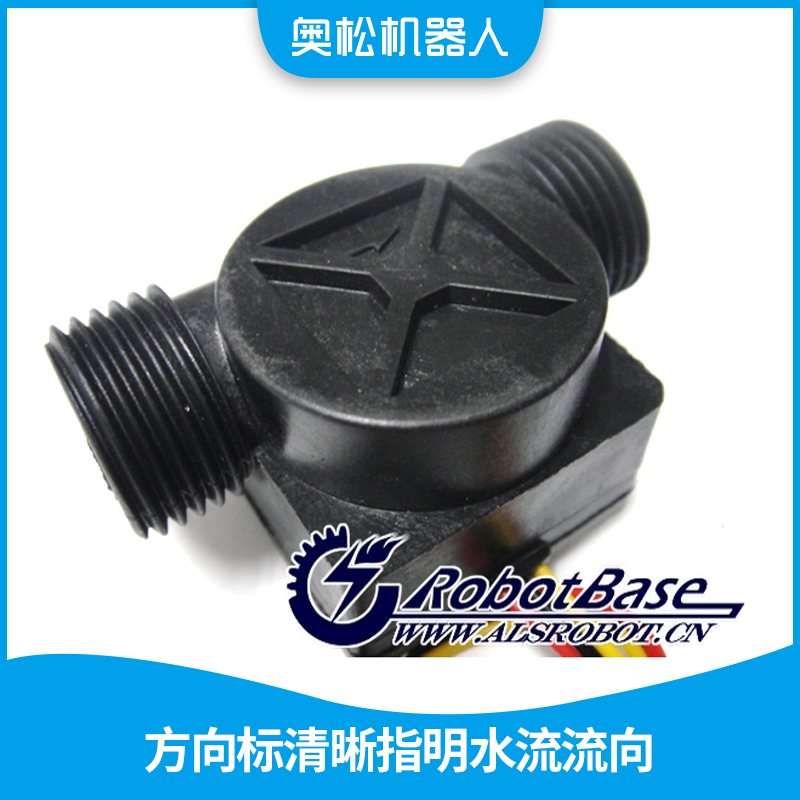

Water Flow Sensor是哈尔滨奥松机器人科技有限公司新推出的一款水流传感器,主要由塑料阀体 、水流转子组件和霍尔传感器组成。此传感器应用于水的流量测控系统,例如安装在热水器进水端。工作原理:当水通过水流转子组件时,磁性转子转动并且转速随着流量变化而变化,霍尔传感器输出相应脉冲信号,反馈给控制器,由控制器判断水流量的大小,进行调控。Water Flow Sensor与国外同类产品相比具有一下特点:一、外观轻巧灵便,体积小,便于安装。二、叶轮内部镶有不锈钢珠,耐磨。三、密封圈采用上、下受力的结构不漏水。四、霍尔元件采用德国进口,并且用灌封胶封装防止进水,不老化。五、所有原材料均有符合ROHS检测标准。六、适合各种控制器和开发板,如:控制器、STC单片机、AVR单片机等。




产品参数:

  • 1、 进水口内径:8.5mm
  • 2、 进水口、出水口外径:20.12mm

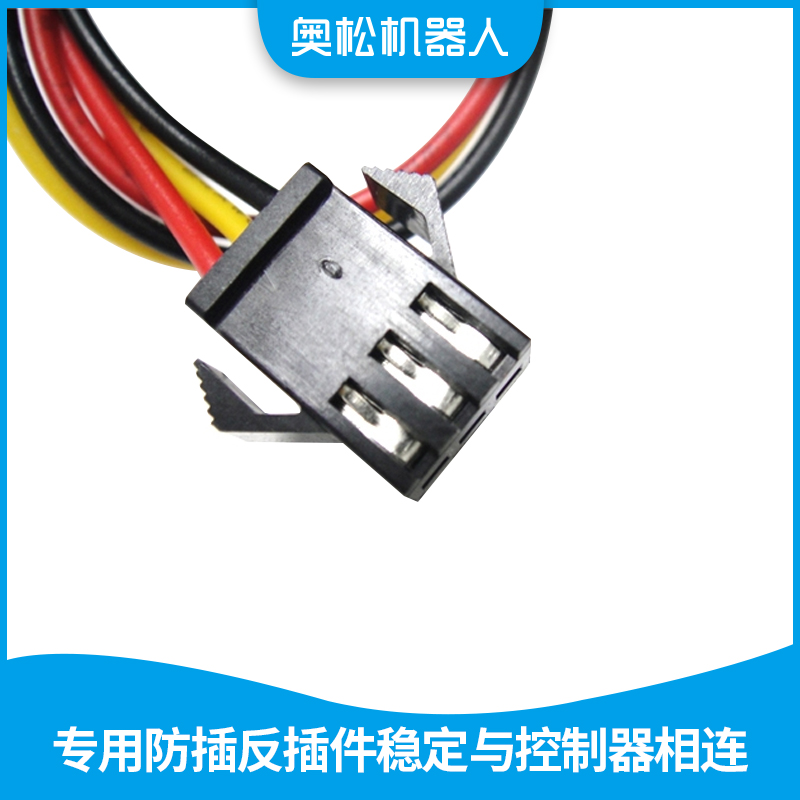

  • 3、 连接方式:红色线(IN)接正极(+),黄色线(OUT)信号输出线,黑色线(GND)接负极(-)。
  • 4、 输出波形:方波
  • 5、 工作电压范围:DC +3V~+24V
  • 6、 工作电流上限:15mA(DC +5V)
  • 7、 负载能力:≤10mA(DC +5V)
  • 8、 使用温度范围:≤80℃
  • 9、 使用湿度范围:35%~90%RH(无结霜状态)
  • 10、 允许耐压:水压1.75Mpa以下
  • 11、 保存温度:-25℃~80℃
  • 12、 保存湿度:25%~95%RH
  • 13、 输出脉冲高电平:>DC 4.5V(输入电压DC +5V)
  • 14、 输出脉冲低电平:<DC 0.5V(输入电压DC +5V)
  • 15、 精度(流量——脉冲输出):1~30L/min±1%以内
  • 16、 输出脉冲占空比:50±10%
  • 17、 输出上升时间:0.04uS
  • 18、 输出下降时间:0.18uS流量——脉冲特性:水平测试脉冲频率(Hz)=[8.1Q -3 ]±10%(水平测试) (Q为流量L/min )
  • 19、 耐热性:在80±3℃环境中放置48h ,返回常温1-2h无异常,且零件无裂纹、松驰、膨胀、变形等现象,精度变化10%以内。
  • 20、 耐寒性:在-20±3℃环境中放置48h ,返回常温1-2h无异常,且零件无裂纹、松驰、膨胀、变形等现象,精度变化10%以内。
  • 21、 耐湿性:在40±2℃,相对湿度90%~95%RH环境中放置72h取出后,绝缘电阻1MΩ以上。
  • 22、 耐久性:在常温下,从水口通入0.1Mpa水压,以接通1S,断开0.5S为一循环。

产品图片:




水流传感器与通用6分管紧密连接

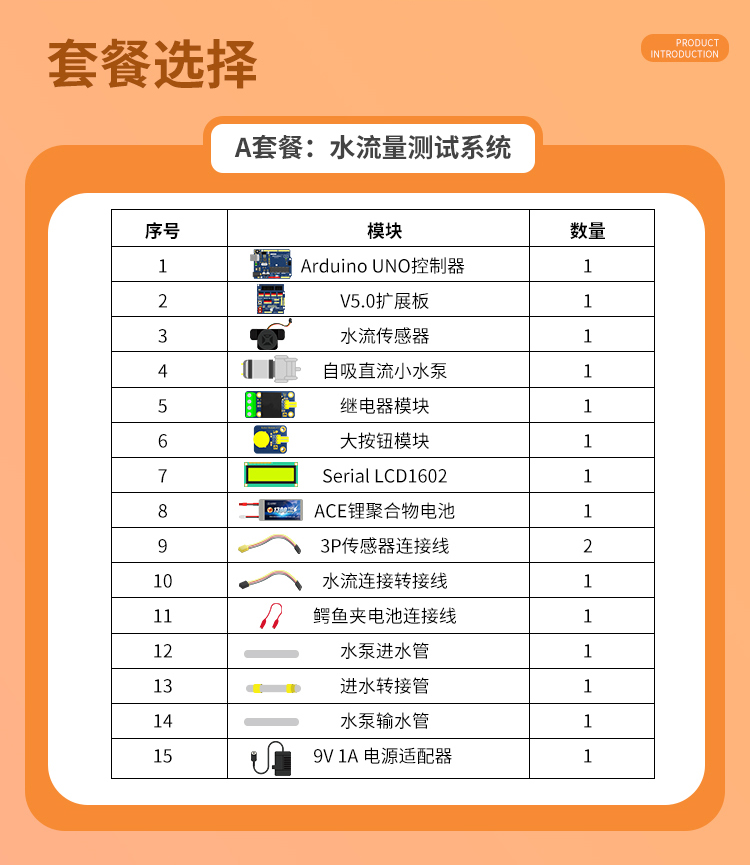

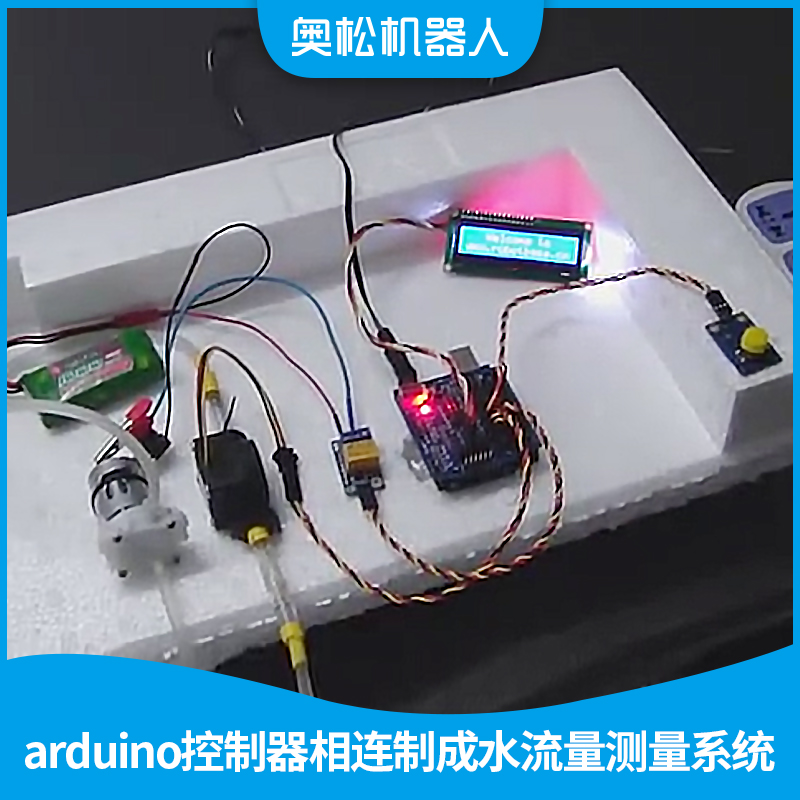

水位传感器与arduino控制器相连制成简单的水流量的测量系统



水流流量测量系统实时显示流量
