Arduino 12864点阵液晶 51单片机 带字库 带教程讲解 液晶显示屏

  • 奥松售价:
  • 商品编号:
    RB-05L002
  • 商品库存:
    有货
  • 商品重量:
    77克
  • 商品品牌:
    ALSROBOT
  • 购买此商品可使用:
    0 松籽
  • 商品评价:
    comment rank 5 (已有 0 人评价)
    联系客服
    • 销售咨询: 销售咨询
    • 销售咨询:
    • 技术支持: 技术支持
    • 咨询电话: 0451-86628691

产品介绍:

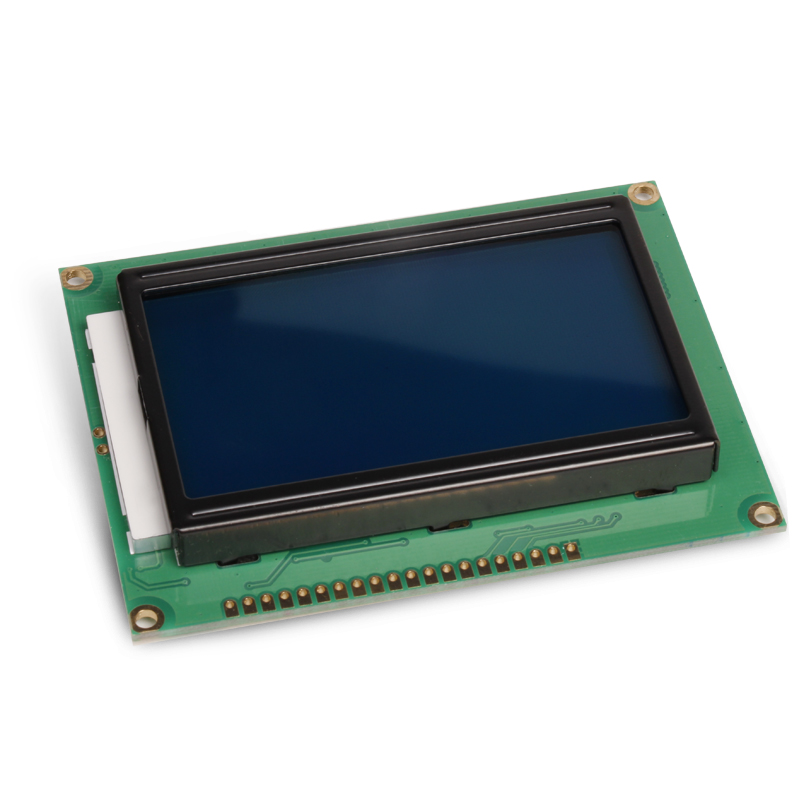

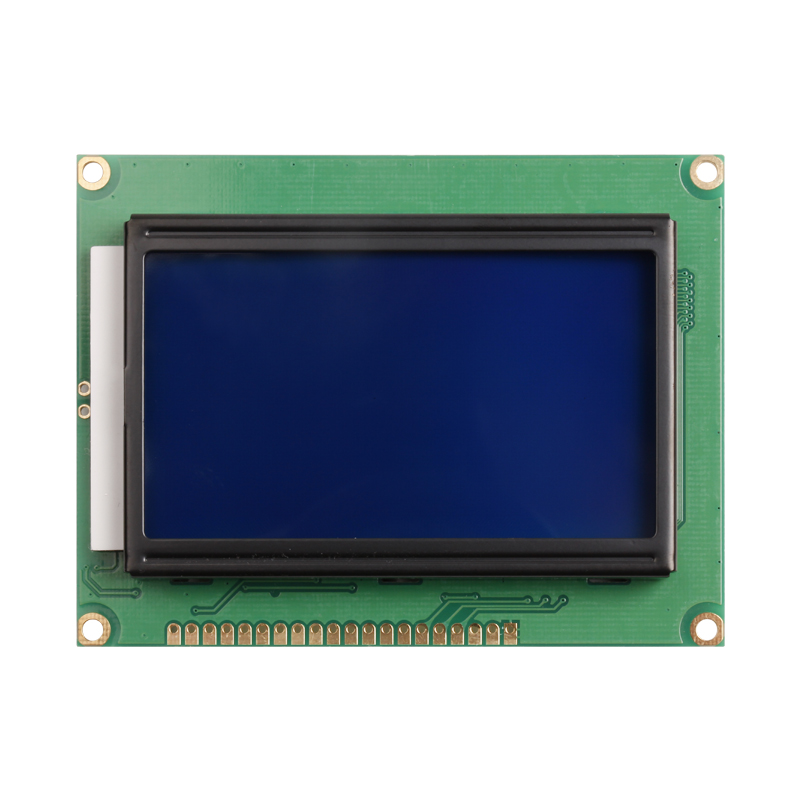

12864汉字图形点阵液晶显示模块,可显示汉字及图形,内置8192个中文汉字(16X16点阵)、128个字符(8X16点阵)及64X256点阵显示RAM(GDRAM)。

产品参数:

  • 电源:VDD 3.3V~+5V(内置升压电路,无需负压)。
  • 控制器:ST7920或ST7921。
  • 显示内容:128列×64行。
  • 显示颜色:蓝白。
  • 显示角度:6:00钟直视。
  • LCD类型:STN。
  • 与MCU接口:8位或4位并行/3位串行。
  • 配置LED背光。
  • 多种软件功能:光标显示、画面移位、自定义字符、睡眠模式等。
  • 93×70×12.5mm视域尺寸:73×39mm
  • 逻辑工作电压(VDD):4.5~5.5V
  • 电源地(GND):0V
  • 工作温度:-20℃~70℃
  • 存储温度:-30℃~80℃
