【创客工具】创客必备工具之吸锡器

编辑:jane2015-06-19 浏览次数:1041

      吸锡器是一种修理电器用的工具,收集拆卸焊盘电子元件时融化的焊锡。有手动,电动两种。维修拆卸零件需要使用吸锡器,尤其是大规模集成电路,更为难拆,拆不好容易破坏印制电路板,造成不必要的损失。简单的吸锡器是手动式的,且大部分是塑料制品,它的头部由于常常接触高温,因此通常都采用耐高温塑料制成。

主要分类

     常见的吸锡器主要有吸锡球、手动吸锡器、电热吸锡器、防静电吸锡器、电动吸锡枪以及双用吸锡电烙铁等。

      大部分吸锡器为活塞式,按照吸筒壁材料,可分为塑料吸锡器和铝合金吸锡器,塑料吸锡器轻巧,做工一般,价格便宜,长型塑料吸锡器吸力较强;铝合金吸锡器外观漂亮,吸筒密闭性好,一般可以单手操作,更加方便。

      按照是否可以电加热,可以分为普通吸锡器和电热吸锡器,普通吸锡器使用时配合电烙铁一起使用,电热吸锡器直接可以拆焊,部分电热吸锡器还附带烙铁头,换上后可以作为烙铁焊接用。

使用方法

手动吸锡器使用方法

      胶柄手动吸锡器的里面有一个弹簧,使用时,先把吸锅器末端的滑杆压入,直至听到“咔”声,则表明吸锡器已被固定。再用烙铁对接点加热,使接点上的焊锡熔化,同时将吸锡器靠近接点,按下吸锡器上面的按钮即可将焊锡吸上。若一次未吸干净,可重复上述步骤。
电动吸锡器使用方法

      电动真空吸锡枪的外观呈手枪式结构,主要由真空泵、加热器、吸锡头及容锡室组成,是集电动、电热吸锡于一体的新型除锡工具。

使用步骤

1、先把吸锡器活塞向下压至卡住。
2、用电烙铁加热焊点至焊料熔化。
3、移开电烙铁的同时,迅速把吸锡器咀贴上焊点,并按动吸锡器按钮。
4、一次吸不干净,可重复操作多次。

使用技巧
手动吸锡器

1)要确保吸锡器活塞密封良好。通电前,用手指堵住吸锡器头的小孔,按下按钮,如活塞不易弹出到位,说明密封是好的。
2)吸锡器头的孔径有不同尺寸,要选择合适的规格使用。
3)吸锡器头用旧后,要适时更换新的。
4)接触焊点以前,每次都蘸一点松香,改善焊锡的流动性。
5)头部接触焊点的时间稍长些,当焊锡融化后,以焊点针脚为中心,手向外按顺时针方向画一个圆圈之后,再按动吸锡器按钮。

电动吸锡器
      若吸锡时,焊锡尚未充分熔化,则可能会造成引脚处有残留焊锡。遇到此类情况时,应在该引脚处补上少许焊锡,然后再用吸锡枪吸锡,从而将残留的焊锡清除。
      根据元器件引脚的粗细,可选用不同规格的吸锡头。标准吸锡头内孔直径为1mm、外径为2.5mm。若元器件引脚间距较小,应选用内孔直径为O.8mm、外径为1.8mm的吸锡头:若焊点大、引脚粗,可选用内孔直径为1.5~2.Omm的吸锡头。
      吸锡器在使用一段时间后必须清理,否则内部活动的部分或头部会被焊锡卡住。清理的方式随着吸锡器的不同而不同,不过大部分都是将吸锡头拆下来,再分别清理。

工作原理

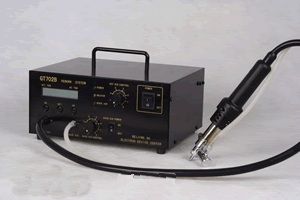

1、热风型吸锡器工作原理:
      利用热风将焊锡熔化,同时特殊的吸锡装置吸除熔化的焊锡。系统的出风和吸力大小采用两台风泵。出风量和吸风量均可以连续调节。出风泵与加热系统联动,可设定出风口温度,设定温度及实际温度液晶显示,吸风泵可单独开启或关闭。利用热风将焊点(焊锡)熔化,同时利用特殊的吸锡装置将熔化的焊锡吸除。并且熔化吸锡过程同时进行,不用接触电路板,快捷无损的摘除电路板上的各类元器件。热风的温度,风速根据需要可调,吸锡的吸力大小可调。可以选用各类型的风嘴、吸锡嘴。适合于各类型元器件的拆焊。

2、电动吸锡器真空吸锡枪型的工作特点和原理:
      电动真空吸锡枪具有吸力强、能连续吸锡等特点,且操作方便、工作效率高。工作时,加热器使吸锡头的温度达350℃以上。当焊锡熔化后,扣动扳机,真空枪产生负气压将焊锡瞬间吸入容锡室。因此,吸锡头温度和吸力是影响吸锡效果的两个因素;
电动真空吸锡枪的工作原理是,吸锡枪接通电源后,经过5—10min预热,当吸锡头的温度升至最高时,用吸锡头贴紧焊点使焊锡熔化,同时将吸锡头内孔一侧贴在引脚上,并轻轻拨动引脚,待引脚松动、焊锡充分熔化后,扣动扳机吸锡即可。

拆焊方法

常用的专业方法

      使用吸锡器拆卸集成块,这是一种常用的专业方法,使用工具为普通吸、焊两用电烙铁,功率在35W以上。拆卸集成块时,只要将加热后的两用电烙铁头放在要拆卸的集成块引脚上,待焊点锡融化后被吸入吸锡器内,全部引脚的焊锡吸完后,集成块即可拿掉。
其他方法

1、用吸锡器进行拆焊:先将吸锡器里面的空气压出并卡住,再将被拆的焊点加热,使焊料熔化,然后把吸锡器的吸嘴对准熔化的焊料,然后按一下吸锡器上的小凸点,焊料就被吸进吸锡器内。
2、用吸锡电烙铁(电热吸锡器)拆焊:吸锡电烙铁也是一种专用拆焊烙铁,它能在对焊点加热的同时,把锡吸入内腔,从而完成拆焊。 拆焊是一件细致的工作,不能马虎从事,否则将造成元器件的损坏、印制导线的断裂、焊盘的脱落等各类不应有的损失。
3、用吸锡带(铜编织线)进行拆焊:将吸锡带前端吃上松香,放在将要拆焊的焊点上,再把电烙铁放在吸锡带上加热焊点,待焊锡熔化后,就被吸锡带 吸去,如焊点上的焊料一次没有被吸完,可重复操作,直到吸完。将吸锡带吸满焊料的部分剪去。

      好啦!关于吸锡器的相关知识小奥就先介绍到这里了。奥松机器人将会多多为大家增加创客工具的介绍,正所谓“工欲善其事,必先利其器”,松籽们还有哪些想要了解的工具可以通过微信(alsrobotbase和微博的方式给小奥留言,小奥会努力为大家做好介绍哒!
