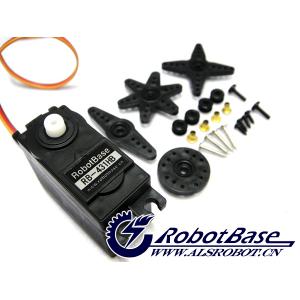

  • RB-431舵机 360度连续旋转伺服电机 舵机 机器人配件

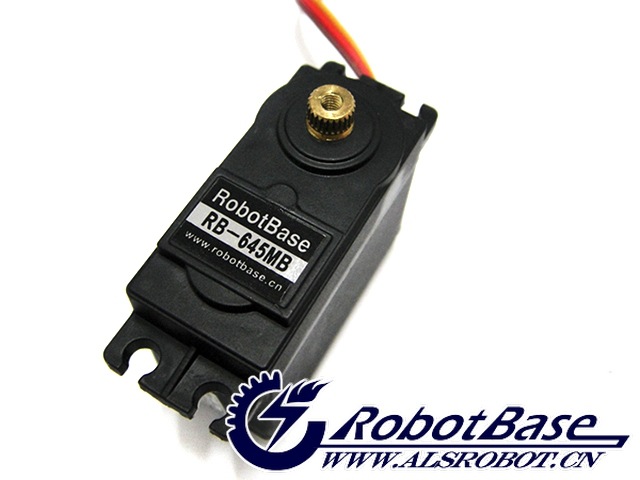

  • 360度连续旋转伺服电机 舵机 金属齿大扭矩 RB-645MB 机器人配件
  • 50cm高品质舵机延长线 舵机线 微伺服电机线 机器人配件

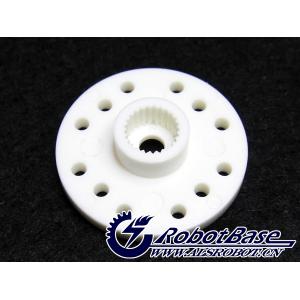

  • 机器人专用伺服电机舵盘(纯白) 舵机舵盘 标准舵盘 机器人配件

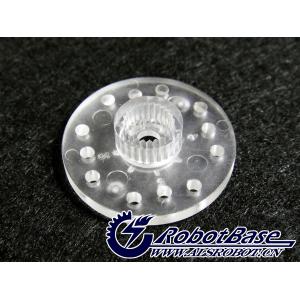

  • 机器人专用伺服电机舵盘(透明) 舵机舵盘 机器人配件
  • Hitec舵机 十字孔金属舵盘机器人 伺服电机舵盘 机器人配件
  • Skylark品牌 迷你四轴飞行器 四旋翼无人机 遥控直升机 赠送外壳
  • 25GA-370直流减速电机 遥控车模型微型马达 金属齿轮 机器人 配件
  • HCNE1-0530 框架式电磁铁 12V推拉式 微型直流 推拉式5N 行程10mm
  • 42BYGHW609步进电机 42HYGHW 步进电机 1.7A 3D 打印机 NEMA17
  • A4988步进电机驱动模块 3D打印机 智能车 机器人配件 Arduino
  • Mini双轴直流减速电机1:120 马达Arduino 程控小车 轮式机器人
  • 双路电机驱动模块 DRV8833芯片 直流电机驱动板
  • 当前位置: 首页 > 创客利器 > 【材料百科】机器人制作源动力之伺服电机

    【材料百科】机器人制作源动力之伺服电机

    编辑:jane2015-05-06 来源:百度百科 浏览次数:186

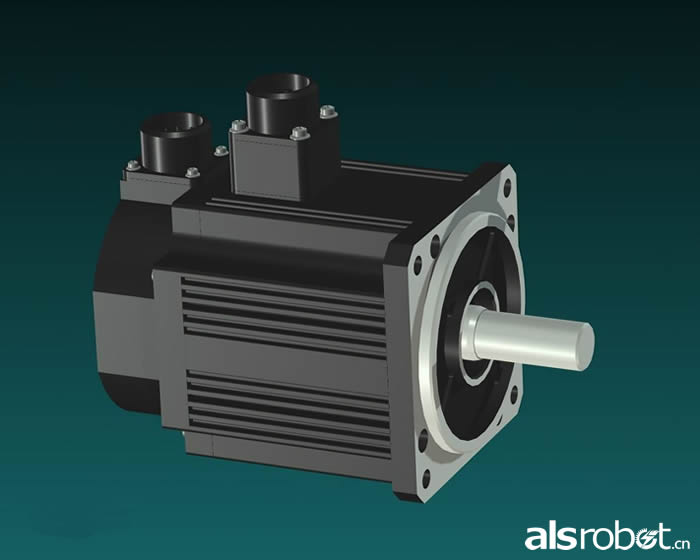

    伺服电机

    电机,俗称“马达”,是指依据电磁感应定律实现电能转换或传递的一种电磁装置。它的主要作用是产生驱动转矩,作为用电器或各种机械的动力源。
          电机家族庞大,按照不同的标准划分,每种名目下又可以分成很多种。今天,我们先来了解其中的一款,小型机器人制作经常使用到的伺服电机
          伺服电机是指在伺服系统中控制机械元件运转的发动机,是一种补助马达间接变速装置。
          伺服电机可使控制速度、位置精度非常准确,可以将电压信号转化为转矩和转速以驱动控制对象。伺服电机转子转速受输入信号控制,并能快速反应,在自动控制系统中,用作执行元件,且具有机电时间常数小、线性度高、始动电压等特性,可把所收到的电信号转换成电动机轴上的角位移或角速度输出。分为直流和交流伺服电动机两大类,其主要特点是,当信号电压为零时无自转现象,转速随着转矩的增加而匀速下降。


          工作原理

    1、伺服系统(servo mechanism)是使物体的位置、方位、状态等输出被控量能够跟随输入目标(或给定值)的任意变化的自动控制系统。伺服主要靠脉冲来定位,基本上可以这样理解,伺服电机接收到1个脉冲,就会旋转1个脉冲对应的角度,从而实现位移,因为,伺服电机本身具备发出脉冲的功能,所以伺服电机每旋转一个角度,都会发出对应数量的脉冲,这样,和伺服电机接受的脉冲形成了呼应,或者叫闭环,如此一来,系统就会知道发了多少脉冲给伺服电机,同时又收了多少脉冲回来,这样,就能够很精确的控制电机的转动,从而实现精确的定位,可以达到0.001mm。

    伺服电机内部的转子是永磁铁,驱动器控制的U/V/W三相电形成电磁场,转子在此磁场的作用下转动,同时电机自带的编码器反馈信号给驱动器,驱动器根据反馈值与目标值进行比较,调整转子转动的角度。伺服电机的精度决定于编码器的精度(线数)。

    直流伺服电机分为有刷和无刷电机。有刷电机成本低,结构简单,启动转矩大,调速范围宽,控制容易,需要维护,但维护不方便(换碳刷),产生电磁干扰,对环境有要求。因此它可以用于对成本敏感的普通工业和民用场合。无刷电机体积小,重量轻,出力大,响应快,速度高,惯量小,转动平滑,力矩稳定。控制复杂,容易实现智能化,其电子换相方式灵活,可以方波换相或正弦波换相。电机免维护,效率很高,运行温度低,电磁辐射很小,长寿命,可用于各种环境。

    交流伺服电机也是无刷电机,分为同步和异步电机,目前运动控制中一般都用同步电机,它的功率范围大,可以做到很大的功率。大惯量,最高转动速度低,且随着功率增大而快速降低。因而适合做低速平稳运行的应用。

    交流伺服电机和无刷直流伺服电机在功能上的区别:交流伺服要好一些,因为是正弦波控制,转矩脉动小。直流伺服是梯形波。但直流伺服比较简单,便宜。

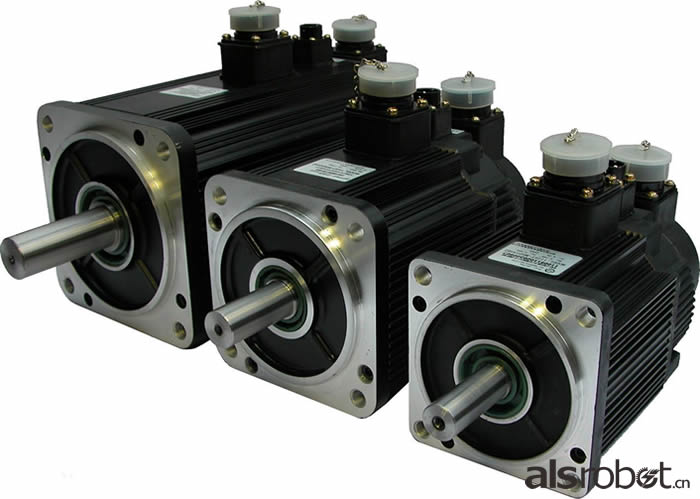

    交流伺服电动机

    选型比较

    交流伺服电动机

    交流伺服电动机定子的构造基本上与电容分相式单相异步电动机相似.其定子上装有两个位置互差90°的绕组,一个是励磁绕组Rf,它始终接在交流电压Uf上;另一个是控制绕组L,联接控制信号电压Uc。所以交流伺服电动机又称两个伺服电动机。

    交流伺服电动机的转子通常做成鼠笼式,但为了使伺服电动机具有较宽的调速范围、线性的机械特性,无“自转”现象和快速响应的性能,它与普通电动机相比,应具有转子电阻大和转动惯量小这两个特点。目前应用较多的转子结构有两种形式:一种是采用高电阻率的导电材料做成的高电阻率导条的鼠笼转子,为了减小转子的转动惯量,转子做得细长;另一种是采用铝合金制成的空心杯形转子,杯壁很薄,仅0.2-0.3mm,为了减小磁路的磁阻,要在空心杯形转子内放置固定的内定子.空心杯形转子的转动惯量很小,反应迅速,而且运转平稳,因此被广泛采用。

    交流伺服电动机在没有控制电压时,定子内只有励磁绕组产生的脉动磁场,转子静止不动。当有控制电压时,定子内便产生一个旋转磁场,转子沿旋转磁场的方向旋转,在负载恒定的情况下,电动机的转速随控制电压的大小而变化,当控制电压的相位相反时,伺服电动机将反转。

    永磁交流伺服电动机
      20世纪80年代以来,随着集成电路、电力电子技术和交流可变速驱动技术的发展,永磁交流伺服驱动技术有了突出的发展,各国著名电气厂商相继推出各自的交流伺服电动机和伺服驱动器系列产品并不断完善和更新。交流伺服系统已成为当代高性能伺服系统的主要发展方向,使原来的直流伺服面临被淘汰的危机。90年代以后,世界各国已经商品化了的交流伺服系统是采用全数字控制的正弦波电动机伺服驱动。交流伺服驱动装置在传动领域的发展日新月异。

    奥松机器人AX-12+伺服电机

    调试方法

    1、初始化参数

    在接线之前,先初始化参数。

    在控制卡上:选好控制方式;将PID参数清零;让控制卡上电时默认使能信号关闭;将此状态保存,确保控制卡再次上电时即为此状态。
    在伺服电机上:设置控制方式;设置使能由外部控制;编码器信号输出的齿轮比;设置控制信号与电机转速的比例关系。一般来说,建议使伺服工作中的最大设计转速对应9V的控制电压。比如,山洋是设置1V电压对应的转速,出厂值为500,如果你只准备让电机在1000转以下工作,那么,将这个参数设置为111。

    2、接线

    将控制卡断电,连接控制卡与伺服之间的信号线。以下的线是必须要接的:控制卡的模拟量输出线、使能信号线、伺服输出的编码器信号线。复查接线没有错误后,电机和控制卡(以及PC)上电。此时电机应该不动,而且可以用外力轻松转动,如果不是这样,检查使能信号的设置与接线。用外力转动电机,检查控制卡是否可以正确检测到电机位置的变化,否则检查编码器信号的接线和设置

    3、试方向

    对于一个闭环控制系统,如果反馈信号的方向不正确,后果肯定是灾难性的。通过控制卡打开伺服的使能信号。这是伺服应该以一个较低的速度转动,这就是传说中的“零漂”。一般控制卡上都会有抑制零漂的指令或参数。使用这个指令或参数,看电机的转速和方向是否可以通过这个指令(参数)控制。如果不能控制,检查模拟量接线及控制方式的参数设置。确认给出正数,电机正转,编码器计数增加;给出负数,电机反转转,编码器计数减小。如果电机带有负载,行程有限,不要采用这种方式。测试不要给过大的电压,建议在1V以下。如果方向不一致,可以修改控制卡或电机上的参数,使其一致。

    4、抑制零漂

    在闭环控制过程中,零漂的存在会对控制效果有一定的影响,最好将其抑制住。使用控制卡或伺服上抑制零飘的参数,仔细调整,使电机的转速趋近于零。由于零漂本身也有一定的随机性,所以,不必要求电机转速绝对为零。

    5、建立闭环控制

    再次通过控制卡将伺服使能信号放开,在控制卡上输入一个较小的比例增益,至于多大算较小,这只能凭感觉了,如果实在不放心,就输入控制卡能允许的最小值。将控制卡和伺服的使能信号打开。这时,电机应该已经能够按照运动指令大致做出动作了。

    6、调整闭环参数

    细调控制参数,确保电机按照控制卡的指令运动,这是必须要做的工作,而这部分工作,更多的是经验,这里只能从略了。

    360度连续旋转伺服电机

    制动方式

    用户往往对电磁制动,再生制动,动态制动的作用混淆,选择了错误的配件。

    动态制动器由动态制动电阻组成,在故障、急停、电源断电时通过能耗制动缩短伺服电机的机械进给距离。

    再生制动是指伺服电机在减速或停车时将制动产生的能量通过逆变回路反馈到直流母线,经阻容回路吸收。

    电磁制动是通过机械装置锁住电机的轴。

    三者的区别:

    (1)再生制动必须在伺服器正常工作时才起作用,在故障、急停、电源断电时等情况下无法制动电机。动态制动器和电磁制动工作时不需电源。

    (2)再生制动的工作是系统自动进行,而动态制动器和电磁制动的工作需外部继电器控制。

    (3)电磁制动一般在SV、OFF后启动,否则可能造成放大器过载,动态制动器一般在SV、OFF或主回路断电后启动,否则可能造成动态制动电阻过热。

    注意事项

    一、伺服电机油和水的保护

    A:伺服电机可以用在会受水或油滴侵袭的场所,但是它不是全防水或防油的。因此, 伺服电机不应当放置或使用在水中或油侵的环境中。

    B:如果伺服电机连接到一个减速齿轮,使用伺服电机时应当加油封,以防止减速齿轮的油进入伺服电机

    C:伺服电机的电缆不要浸没在油或水中。

    二、伺服电机电缆→减轻应力

    A:确保电缆不因外部弯曲力或自身重量而受到力矩或垂直负荷,尤其是在电缆出口处或连接处。

    B:在伺服电机移动的情况下,应把电缆(就是随电机配置的那根)牢固地固定到一个静止的部分(相对电机),并且应当用一个装在电缆支座里的附加电缆来延长它,这样弯曲应力可以减到最小。

    C:电缆的弯头半径做到尽可能大。

    三、伺服电机允许的轴端负载

    A:确保在安装和运转时加到伺服电机轴上的径向和轴向负载控制在每种型号的规定值以内。

    B:在安装一个刚性联轴器时要格外小心,特别是过度的弯曲负载可能导致轴端和轴承的损坏或磨损

    C:最好用柔性联轴器,以便使径向负载低于允许值,此物是专为高机械强度的伺服电机设计的。

    D:关于允许轴负载,请参阅“允许的轴负荷表”(使用说明书)。

    四、伺服电机安装注意

    A:在安装/拆卸耦合部件到伺服电机轴端时,不要用锤子直接敲打轴端。(锤子直接敲打轴端,伺服电机轴另一端的编码器要被敲坏)

    B:竭力使轴端对齐到最佳状态(对不好可能导致振动或轴承损坏)。

    永磁交流伺服电动机同直流伺服电动机比较,主要优点有:

    ⑴无电刷和换向器,因此工作可靠,对维护和保养要求低。

    ⑵定子绕组散热比较方便。

    ⑶惯量小,易于提高系统的快速性。

    ⑷适应于高速大力矩工作状态。

    ⑸同功率下有较小的体积和重量。

    主要作用

    伺服电机在封闭的环里面使用。就是说它随时把信号传给系统,同时把系统给出的信号来修正自己的运转。

    伺服电机也可用单片机控制。

    优点

    首先我们来看一下伺服电机和其他电机(如步进电机)相比到底有什么优点:

    1、精度:实现了位置,速度和力矩的闭环控制;克服了步进电机失步的问题;

    2、转速:高速性能好,一般额定转速能达到2000~3000转;

    3、适应性:抗过载能力强,能承受三倍于额定转矩的负载,对有瞬间负载波动和要求快速起动的场合特别适用;

    4、稳定:低速运行平稳,低速运行时不会产生类似于步进电机的步进运行现象。适用于有高速响应要求的场合;

    5、及时性:电机加减速的动态相应时间短,一般在几十毫秒之内;

    6、舒适性:发热和噪音明显降低。

    简单点说就是:平常看到的那种普通的电机,断电后它还会因为自身的惯性再转一会儿,然后停下。而伺服电机和步进电机是说停就停,说走就走,反应极快。但步进电机存在失步现象。

    伺服电机的应用领域就太多了。只要是要有动力源的,而且对精度有要求的一般都可能涉及到伺服电机。如机床、印刷设备、包装设备、纺织设备、激光加工设备、机器人、自动化生产线等对工艺精度、加工效率和工作可靠性等要求相对较高的设备。

    好啦!关于伺服电机,小奥就介绍到这里啦!更多机器人制作必备材料,欢迎持续关注奥松机器人中文官文“工善利器”之“材料百科”或关注奥松机器人官方微信订阅号alsrobotbase
