    【创客学堂】利用红外热释电传感器制作属于自己的报警神器

    编辑:jane2015-04-20 浏览次数:716

        担心夜幕中有小偷在移动?或是谁家的猫猫狗狗跑进家来自己却浑然不知?

        今天小奥就教大家利用红外热释电传感器玩转报警神器,只要“小猫猫”、“小狗狗”在动,保证抓TA个正着:红外热式电传感神器在手,想跟我玩“猫腻”?没门!

        红外热释电传感器能响应空间内红外线的变化,因此当人体移动时它会告诉我们房间内有人,并且在移动。组装搭配红色LED灯,红灯闪烁醒目报警。

        好啦!下面小奥就要展示组装步骤了,各位松籽们可要紧跟小奥思路哦~让我们一起轻轻松松打造一款属于自己的报警神器!

    基本配件:

    CarDuino UNO R3控制器×1

    USB下载线×1

    大面包板×1

    跳线若干

    红外热释电传感器×1

    电阻×1

    传感器连接线×1

    红色LED灯×1

    红外热释电传感器人体检测报警原理图

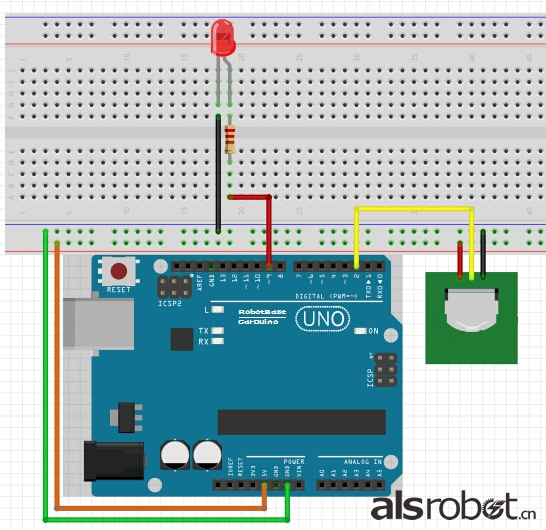

    红外热释电传感器人体检测报警面包板接插图


    红外热释电传感器人体检测报警实物连接图

        按上面所示的面包板接插图及原理图接好电路,然后将下面的程序下载到CarDuino UNO R3 控制器中。

    红外热释电传感器人体检测报警程序:

    int ledPin = 9;  //定义ledPin引脚为9

    int sensor = 2;  //定义sensor引脚为2

    int val = 0;  //定义变量储存传感器的返回值

    void setup()

    {

    pinMode(ledPin, OUTPUT);//设定ledPin引脚为输出状态

    pinMode(sensor, INPUT); //设定sensor引脚为输入状态

    }

    void loop()

    {

    val = digitalRead(sensor); //读传感器的值

    if(HIGH == val)    //如果检测到人移动

    {     //让灯闪烁

    digitalWrite(ledPin,LOW);

    delay(1000);

    digitalWrite(ledPin,HIGH);

    delay(1000);

    }

    else digitalWrite(ledPin,LOW); //如果没有检测到人移动,熄灭LED灯

    }

        好啦!到这里,一个神奇的报警器就组装好啦!当红外热释电传感器检测到有人经过时,LED灯会闪烁;无人经过时,LED灯会熄。

        你也想拥有这样一款报警器?动手做起吧~组装过程遇到困难或了解组装配件更多信息,可关注微信(alsrobotbase)留言给小奥获取帮助哦~让我们一起做个无极创客吧!
