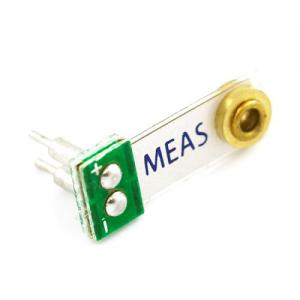

  • MEAS振动传感器 压电传感器 振动开关 Sparkfun原装进口 Arduino 电子积木
  • MEAS振动传感器 压电传感器 振动开关 Sparkfun原装进口 Arduino 电子积木
  • Arduino Starter Kit Arduino入门套件 意大利中国代理
  • Arduino无线SD扩展板 Arduino原装进口
  • Arduino Yun Arduino官方原装 Arduino Yún WiFi Linux 限量版

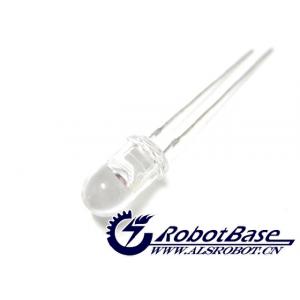

  • Ф5 5MM红外发射管 波长940nm 红外发射模块 大功率 电子设计大赛
  • HS0038B SIP3直插 红外接收器 红外接收头 数字38KHz 电子设计大赛
  • Arduino Due ARM级控制器 Arduino原装进口 32bit CortexM3
  • Arduino Ethernet w/o PoE Arduino原装进口 arduino网络扩展板

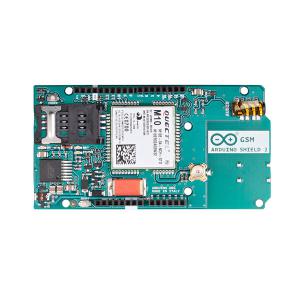

  • Arduino GSM shield2 GSM 扩展板 with antenna connector 官方原装进口
  • PVCBOT零基础机器人制作配书套件 小学生DIY模型科技小制作套装
  • PVCBOT零基础机器人制作教材  DIY机器人配书套件 科技小制作小发明
  • PVCBOT零基础机器人制作工具包 五金焊接电子模型玩具工具箱套装
  • ArduPilot 固定翼 飞控 多旋翼 Arduino 控制器 Sparkfun原装进口
  • Arduino+Android互动智作 arduino与安卓系统 电子设计制作教材
  • Arduino 双路大功率直流电机驱动扩展板 VNH5019 美国Pololu原装

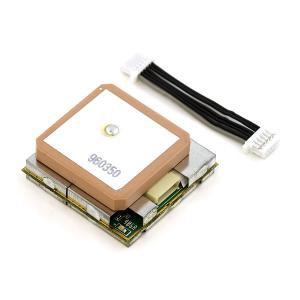

  • EM-406A SiRF StarIII GPS接收机 Arduino GPS模块 Sparkfun原装
  • Arduino 直流电机驱动板 MiniMoto DRV8830 IIC/I2C Sparkfun原装
  • 现货疯抢 Arduino机器人制作指南 爱上Arduino 机器人 入门指南
  • Arduino 模拟传感器 Slider Sensor 直滑电位计 位置 滑动传感器
  • Arduino Intel Galileo Gen 2 伽利略开发板 官方授权
  • Arduino 机器人权威指南 爱上Arduino制作指南 专家推荐
  • LV-MaxSonar-EZ1 超声波传感器 声纳测距 MB1010 Pololu原装进口
  • 奥松机器人百变之星创意拼装套件 【提高版】 创客星球力荐
  • Arduino 魔法书 实现梦想的工具和技术
  • AS-2WD 铝合金小车移动平台 移动机器人 【1:48电机版】 电子大赛专供
  • AS-2WD 铝合金小车移动平台 移动机器人【舵机版】电子大赛专供
  • AS-2WD 铝合金小车移动平台 移动机器人 【1:120电机版】 电子大赛专供
  • 多功能PCB直尺 测量工具 尺子 沉金工艺 Arduino必备 技术工程师必备
  • 动手玩转 Arduino 爱上 Arduino 互动电子入门套件 Arduino必备教材
  • PVCBOT机器人设计与制作套件 DIY机器人套件升级版 第二册套件 配套书籍
  • 4WD机器人调试助手v2.0软件 智能小车 Arduino 履带 WiFi蓝牙小车
  • Arduino 电容触摸传感器 数字触摸开关 Touch 触摸感应按键模块
  • Arduino 模拟压电 陶瓷震动传感器 振动传感器  电子积木
  • Arduino 模拟灰度传感器 寻线传感器 循迹模块 电子积木电子大赛
  • Arduino 人体红外热释电传感器 人体检测感应 PIR检测 运动传感器
  • 奥松机器人 百变之星创意拼装套件 【专业版】 创客星球力荐
  • Arduino 声音传感器 Sound Detector 声音检测模块 模拟传感器
  • Arduino 语音录音模块 播放模块 声音存储 ISD1820P 声音传感器
  • 动手玩转Scratch2.0编程 STEAM创新教育 少儿编程趣味选择
  • Arduino 振动马达 振动传感器 振动开关 玩具马达 震动模块
  • Scratch超人漫游记创意程序设计 STEAM创新教育指南 少儿编程入门书籍
  • 直流吸盘式电磁铁模块 DC5V 方形微型数字信号 电磁铁传感器 1kg
  • Arduino MQ-3气体传感器 烟雾 甲烷 丁烷检测 模拟传感器
  • PicoBoard传感器板套件 Scratch传感板 S4A互动板 Arduino STEM教育
  • Scratch从入门到精通 轻松玩转Scratch编程软件教程书籍
  • Scratch编程趣味卡:STEAM创新教育指南 让孩子们爱上编程游戏
  • 当前位置: 首页 > 应用教程 > 【创客学堂】基于Arduino的Scratch软件传感器互动

    【创客学堂】基于Arduino的Scratch软件传感器互动

    编辑:Techie2013-09-06 13531382@qq.com 浏览次数:4296

    Scratch是什么?


        Scratch是近些年很流行的儿童编程软件。Scratch官网上的介绍是这样一句话“Create and share your own interactive stories,games, musics, and art.”创造和分享你自己有趣的故事,游戏,音乐等艺术作品。"可见它整合的元素是很吸引人的。
        Scratch是由MIT Media Lab开发的一种适于八岁以上孩子学习的图形化编程语言。台湾地区较流行,好多学校已开始教学,还有的在比赛。近几年,国内各地也有越来越多地方开设了Scratch课程。这是因为,Sractch不仅仅是一款利用积木式工具制作二维动画的工具,还是一个学习互动媒体技术的平台。它可以挂接外部传感器扩展板,从而可以获取外界环境的信息与指示,制作互动作品。


    Scratch 软件
    图1  Scratch 软件界面


    Arduino与Scratch有什么关系?


        其实ArduinoScratch本没有关系,但是因为Scratch自己的传感器板Scratch Board,较难买到,并且价格很高,而Arduino拥有基于开放源码的软硬体平台,又设计了完善的串口通讯接口,那它在极客的眼里,就跟Scratch有关系了。
    极客们从来都是追求性价比的。Scratch的编程界面简单,方便,易于学习,Arduino的硬件价格便宜,扩展性好,使用面广,那就没有理由不让它们在一起啦。



    Arduino UNO 控制器

    图2 Arduino UNO控制器



    动手连接Scratch与Arduino


        下面给大家介绍一下如何连接Scratch与Arduino
        首先是Scratch软件的设置:
    1. 打开Scratch软件,在左侧命令库中点击侦测项,勾选最下面的传感值与传感器两项,如图3;
    2. 在传感值标签上单击右键,选择显示ScratchBoard监视器,如图4;
    3. 右侧上方舞台就会显示出相关的端口与实时的数据,如图5。



    Scratch 传感器设置1  Scratch 传感器设置成显示
                  图3 勾选Scratch 传感器设置                 图4  点击显示ScratchBoard监视器

    Scratch 传感器与数据

      图5  Scratch 传感器与显示的数据



        然后是Arduino控制器的设置:
    1. 因为开始Arduino板子上没有同Scratch通讯的相关程序,不能同Scratch通讯,你需要到网上down一个for Scartch的程序,成型的例子很多,现在可以找到scratch board firmware for Arduino的v1.5 版本了;
    2. 把固件代码通过Arduino IDE编译一下,下载到你的Arduino控制板


    Scratch for Arduino的程序

    图6  Scratch for Arduino的程序

        最后连接Scratch 与Arduino
    1. 烧写好程序的Arduino控制板就不用拔下来了,记住它的串口号;
    2. 在Scratch软件中,右侧上方舞台传感器窗口上,单击右键,选择你的Arduio控制板的串口号,如果状态是开,窗口中各项值实时的显示出来了,那么恭喜你,连接成功!

      选择Scratch端口       成功连接Scratch 与Arduino

           图7  选择Scratch端口                        图8  状态是开表示成功连接Scratch 与Arduino




    开始你的Scratch与Arduino互动之旅吧!

        首先你可以试着通过电位器调整模拟端口的电位,看是不是软件中的数据也跟着变化呢?因为我用的Arduino UNO板子上只有6个模拟端口,所以,声音与按钮项是没有变化的。
    试着用Scartch软件命令库的的block自己搭一个程序吧,开始你的互动之旅!
        下面是我搭的一个程序效果,可以通过电位器控制Arduino板的A0口电位(0-5V变化,转到软件中0-100数值变化),与Scratch软件互动,控制太阳的升起与落下(用0-100数值变化,控制太阳的升降),还能控制天亮与天黑(用0-100数值变化,控制图片的明暗程度),想不想试试呢?


         Scratch日落    Scratch太阳出来了
                图9  Scratch日落(A值为0)                      图10  Scratch太阳出来了(A值为50)

         Scratch 中午了     到的Arduino UNO与传感器扩展板
         图11  Scratch 中午了(A值为100)               图12  用到的Arduino UNO与传感器扩展板

    相关链接
    Scratch中文版软件下载地址:
    http://scratch.softonic.cn/
    用到的Arduino UNO控制板:
    http://www.alsrobot.cn/goods-141.html
    用到的扩展板:
    http://www.alsrobot.cn/goods-147.html
    Scratch for Arduino firmware下载地址:
    http://seaside.citilab.eu/S4AFirmware14.pde
